第31章３Ｇ/４Ｇの設定

３Ｇ/４Ｇ

この章では、ＳｏｎｉｃＷＡＬＬＵＴＭ装置で３Ｇ/４Ｇ無線ＷＡＮインターフェースを設定する方法について説明します。このセクションは、次のセクションに分かれています。

･「３Ｇ/４Ｇの概要」

･「３Ｇ/４Ｇ＞状況」

･「U0/U1/M0インターフェースを有効にする」

･「３Ｇ/４Ｇ用語集」

３Ｇ/４Ｇの概要

このセクションでは、３Ｇの概要を説明します。このセクションは、次のセクションに分かれています。

･「３Ｇ/４Ｇとは」

･「３Ｇ/４Ｇ接続タイプについて」

･「３Ｇ/４Ｇフェイルオーバーについて」

･「３Ｇ/４ＧＰＣカードのサポート」

･「３Ｇ/４Ｇ無線ＷＡＮのサービスプロバイダのサポート」

３Ｇ/４Ｇとは

一部のＳｏｎｉｃＷＡＬＬセキュリティ装置では、３Ｇ/４Ｇ（第３世代）セルラーネットワークを介したデータ接続を使用する、３Ｇ/４Ｇ無線ＷＡＮ接続をサポートしています。３Ｇ/４Ｇ接続は次の用途で使用できます。

･電線やケーブルに依存しない接続を使用するＷＡＮフェイルオーバー。

･見本市やキオスクなど、事前設定した接続を利用できない一時的なネットワーク。

･車両内にＳｏｎｉｃＷＡＬＬ装置を設置した場合のモバイルネットワーク。

･有線接続は利用できないが、３Ｇ/４Ｇセルラーを利用できるプライマリＷＡＮ接続。

無線ワイドエリアネットワークでは、モバイルまたはセルラーデータネットワークを使用することにより、無線でリモートネットワークアクセスを行うことができます。

３Ｇ/４Ｇ接続タイプについて

装置を起動する前に３Ｇ/４Ｇデバイスがインストールされた場合、装置によってインターフェースを制御するために「ネットワーク＞インターフェース」ページでU0、U1またはM0（NSA240のみ）インターフェースとしてリストされます。

「３Ｇ／４Ｇ接続タイプ」の設定により、３Ｇ/４Ｇに接続されたＳｏｎｉｃＷＡＬＬ装置のＷＡＮ接続を柔軟に制御できます。接続タイプは「３Ｇ/４Ｇプロファイルの設定」ウィンドウの「パラメータ」タブの「３Ｇ/４Ｇ＞接続プロファイル」ページで設定可能です。次の接続タイプを設定可能です。

･恒久的な接続－３Ｇ/４Ｇのインターフェースは３Ｇ/４Ｇサービスプロバイダに接続すると、管理者が切断するまで接続が維持されます。接続するために、最初に「ネットワーク＞インターフェース」ページでU0/U1/M0に対する「管理」ボタンを選択する必要があります。

･データに接続－ SonicWALL装置は特定種別のネットワークトラフィックを検知した時に、３Ｇ/４Ｇインターフェースが自動的に接続します。

･手動接続－管理者が手動で接続する場合にだけ３Ｇ/４Ｇインターフェースが接続されます。

３Ｇ/４Ｇフェイルオーバーについて

SonicWALLセキュリティ装置にU0/U1/M0インターフェースが設定された場合は、これは既定で最終バックアップインターフェースとして既定の負荷分散グループに追加されます。ただし、プライマリWANインターフェースがダウンしている場合、このフェイルオーバー動作は３Ｇ/４Ｇ接続プロファイルに対して設定された接続タイプによって違います。

以下のセクションは三つのWAN-To-３Ｇ/４Ｇフェイルオーバーを説明します。すべてのセクションは負荷分散グループにU0/U1/M0インターフェースが最終バックアップインターフェースとして設定されたと仮定します。

･「「恒久的な接続」時の３Ｇ/４Ｇフェイルオーバー」

･「「データ種別による接続」時の３Ｇ/４Ｇフェイルオーバー」

･「「手動でダイアル」時の３Ｇ/４Ｇフェイルオーバー」

「恒久的な接続」時の３Ｇ/４Ｇフェイルオーバー

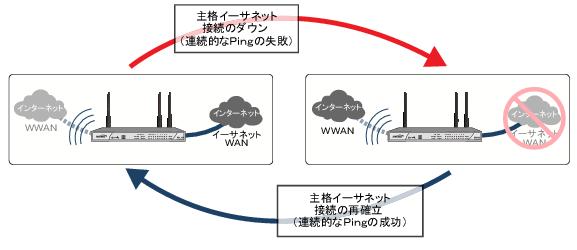

次のダイアグラムに、３Ｇ/４Ｇ接続プロファイルを「恒久的な接続」に設定しているときにＷＡＮイーサネットの接続に障害が生じた場合に発生するイベントの順序を示します。

プライマリイーサネット接続が利用可能な場合 - イーサネットＷＡＮインターフェースが接続され、プライマリ接続として使用されます。イーサネットＷＡＮインターフェースが利用可能である場合は、U0/U1/M0インターフェースへの接続は行われません（送信先インターフェースとして３Ｇ/４Ｇが指定されているルートを明示的に設定していない場合）。

プライマリイーサネット接続が利用できない場合－ U0/U1/M0インターフェースへの接続が開始され、イーサネットＷＡＮ接続がダウンしている間は“常時接続”状態になります。

セカンダリイーサネットＷＡＮインターフェースが負荷分散グループの一部として設定されている場合は、装置はU0/U1/M0インターフェースにフェイルオーバーする前に、まずセカンダリイーサネットＷＡＮにフェイルオーバーします。このとき、プライマリとセカンダリパスがどちらも利用不可能な場合にのみU0/U1/M0インターフェースにフェイルオーバーが実行されます。

フェイルオーバー後のプライマリイーサネット接続の再確立 - イーサネットＷＡＮ接続（プライマリポートまたはセカンダリポート、設定されている場合）が復旧すると、すべてのＬＡＮ-ＷＡＮ間トラフィックのルートは、利用可能なイーサネットＷＡＮ接続に自動的に戻ります。これにはアクティブ接続とＶＰＮ接続が含まれます。U0/U1/M0インターフェースへの接続は切断されます。

警告　U0/U1/M0インターフェースが負荷分散グループに最終バックアップとして設定された場合は、U0/U1/M0インターフェースを使用するポリシーベースのルートを設定することはお勧めしません。ポリシーベースのルートにU0/U1/M0インターフェースを使用するよう設定されている場合は、「最大接続時間」（設定している場合）に達するまで接続された状態が維持されます。

「データ種別による接続」時の３Ｇ/４Ｇフェイルオーバー

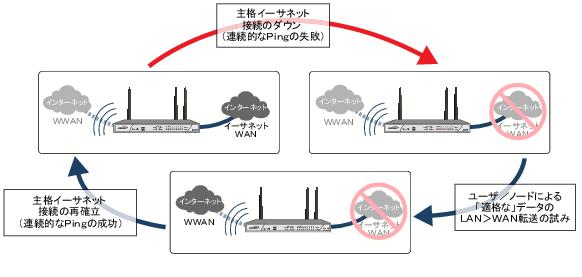

次のダイアグラムに、３Ｇ/４Ｇ接続プロファイルを「データ種別による接続」に設定しているときにＷＡＮイーサネットの接続に障害が生じた場合に発生するイベントの順序を示します。

プライマリイーサネット接続が利用可能な場合 - イーサネットＷＡＮインターフェースが接続され、プライマリ接続として使用されます。イーサネットＷＡＮインターフェースが利用可能である場合は、３Ｇ/４Ｇの接続は行われません（送信先インターフェースとしてU0/U1/M0インターフェースが指定されているルートを明示的に設定していない場合）。

プライマリイーサネット接続を利用できない場合－適切な発信データがＳｏｎｉｃＷＡＬＬ装置を通過しようとするまでは、U0/U1/M0インターフェースへの接続は確立されません。

３Ｇ/４Ｇ接続の確立－機器またはネットワークノードが適切なデータをインターネットに送信しようとすると、U0/U1/M0インターフェースへの接続が確立されます。「最大接続時間」（設定している場合）に達するまで、U0/U1/M0インターフェースへの接続が維持されます。

フェイルオーバー後のＷＡＮイーサネット接続の再確立 - イーサネットＷＡＮ接続が復旧すると、すべてのＬＡＮ-ＷＡＮ間トラフィックのルートは、利用可能なイーサネットＷＡＮ接続に自動的に戻ります。U0/U1/M0インターフェースへの接続は終了されます。

「手動でダイアル」時の３Ｇ/４Ｇフェイルオーバー

警告　WAN障害が発生した場合、管理者が手動でU0/U1/M0インターフェースを接続するまでWANに接続できないので、U0/U1/M0インターフェースをプライマリWANインターフェースに対するフェイルオーバーとして使用する場合、３Ｇ/４Ｇ接続プロファイルを「手動でダイアル」に設定することはお勧めしません。

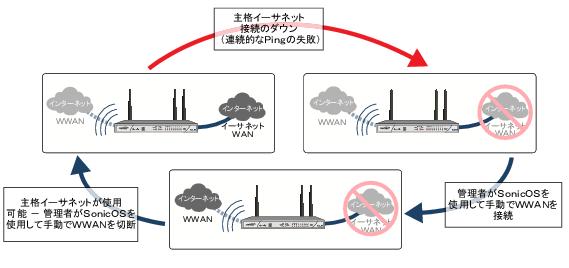

次のダイアグラムに、３Ｇ/４Ｇ接続プロファイルを「手動でダイアル」に設定している状況でＷＡＮイーサネットの接続に障害が生じた場合に発生するイベントの順序を示します。

プライマリイーサネット接続が利用可能な場合－イーサネットＷＡＮインターフェースが接続され、プライマリ接続として使用されます。イーサネットＷＡＮ接続が利用可能である場合は、３Ｇ/４Ｇの接続は行われません。

プライマリイーサネット接続を利用できない場合－管理者が接続を手動で有効にするまで、U0/U1/M0インターフェースへの接続は確立されません。

３Ｇ/４Ｇ接続の確立－管理者がＳｏｎｉｃＷＡＬＬ装置で３Ｇ/４Ｇ接続を手動で有効にすると、U0/U1/M0インターフェースへの接続が確立されます。管理者が手動で接続を無効にするまで、U0/U1/M0インターフェースへの接続は維持されます。

フェイルオーバー後のＷＡＮイーサネット接続の再確立－イーサネット接続が復旧したかどうかに関わらず、管理者が接続を手動で無効にするまで、すべてのＬＡＮ-ＷＡＮ間トラフィックには手動で有効にした３Ｇ/４Ｇ接続が引き続き使用されます。手動で切断すると、利用可能なイーサネット接続が使用されます。

３Ｇ/４ＧＰＣカードのサポート

３Ｇ/４Ｇインターフェースを使用するには、３Ｇ/４ＧＰＣカードが必要です。また、無線サービスのプロバイダと契約を結ぶ必要があります。サポートされているハードウェアの可用性を第一に考慮して３Ｇ/４Ｇサービスプロバイダを選択してください。ＳｏｎｉｃＯＳ（３.６以降のバージョン）でサポートしている３Ｇ/４ＧＰＣカードについては、次のサイトを参照してください。

〈http://www.sonicwall.com/us/products/cardsupport.html〉

３Ｇ/４Ｇ無線ＷＡＮのサービスプロバイダのサポート

ＳｏｎｉｃＯＳでは、次の３Ｇ/４Ｇ無線ネットワークプロバイダがサポートされています（このリストは変更されることがあります）。

･ AT&T

･Ｈ３Ｇ

･ＳｐｒｉｎｔＰＣＳＷｉｒｅｌｅｓｓ

･ＶｅｒｉｚｏｎＷｉｒｅｌｅｓｓ

･Ｖｏｄａｆｏｎｅ

･ＴｅｌｅｃｏｍＩｔａｌｉａＭｏｂｉｌｅ

･Ｔｅｌｅｆｏｎｉｃａ

･Ｔ-Ｍｏｂｉｌｅ

･ＴＤＣＳｏｎｇ

･Ｏｒａｎｇｅ

３Ｇ/４Ｇの前提条件

３Ｇ/４Ｇインターフェースを設定する前に、次の前提条件を満たす必要があります。

･サポートされているサードパーティ無線プロバイダから３Ｇ/４Ｇサービスプランを購入する

･３Ｇ/４ＧＰＣカードを設定および有効化する

･ＳｏｎｉｃＷＡＬＬセキュリティ装置に電源を入れる前に、３Ｇ/４ＧＰＣカードをＳｏｎｉｃＷＡＬＬ装置に挿入する

補足　３Ｇ/４ＧＰＣカードの抜き差しは、必ずＳｏｎｉｃＷＡＬＬセキュリティ装置の電源が入っていない状態で行います。

これらの前提条件の設定方法については、使用するモデルの『ＳｏｎｉｃＷＡＬＬ導入ガイド』を参照してください。

以下のセクションでは、ＳｏｎｉｃＷＡＬＬ装置で３Ｇ/４ＧＰＣカードに対して、U0/U1/M0インターフェースの設定方法について説明します。

･「U0/U1/M0インターフェースを有効にする」

３Ｇ/４Ｇ設定の大半は「ネットワーク＞インターフェース」ページ上で行うこともできます。３Ｇ/４Ｇ接続プロファイルは、「３Ｇ/４Ｇ＞接続プロファイル」ページでのみ設定できます。

３Ｇ/４Ｇ＞状況

「３Ｇ/４Ｇ＞状況」ページには、ＳｏｎｉｃＷＡＬＬ装置における３Ｇ/４Ｇの現在の状況が表示されます。ここでは、３Ｇ/４Ｇ接続、現在のアクティブなＷＡＮインターフェース、現在のバックアップＷＡＮインターフェースの状況を確認できます。また、ＩＰアドレス情報、ＤＮＳサーバアドレス、現在のアクティブなダイアルアッププロファイル、現在の信号の強度も表示されます。

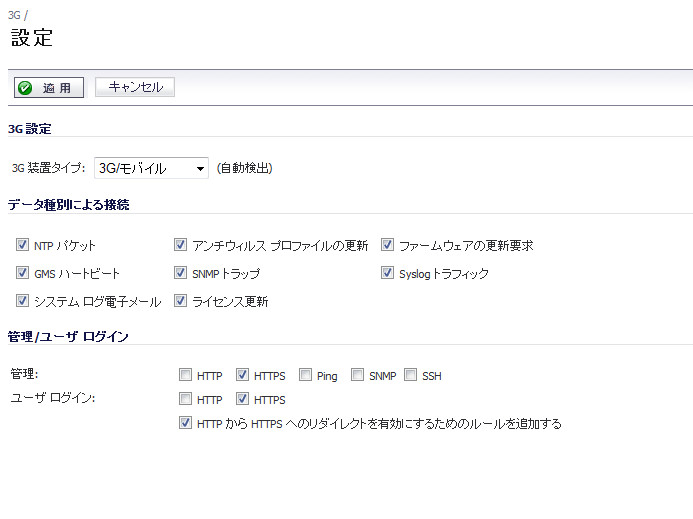

３Ｇ/４Ｇ＞設定

「３Ｇ/４Ｇ＞設定」ページでは、次の３つの設定を行えます。

･「データ種別による接続」

･「管理/ユーザログイン」

３Ｇ/４Ｇ装置タイプ－「３Ｇ/４Ｇ/モバイル」接続、「アナログモデム」、「自動検出」のどれを使用しているかを選択します。

データ種別による接続

「データ種別による接続」の設定で、ＳｏｎｉｃＷＡＬＬ装置が特定のタイプのトラフィックを検出した際に、３Ｇ/４Ｇインターフェースが３Ｇ/４Ｇサービスプロバイダに自動的に接続するよう設定することができます。「データ種別による接続」には、次の種別が含まれます。

･ＮＴＰパケット

･ＧＭＳハートビート

･システムログ電子メール

･アンチウィルスプロファイルの更新

･ＳＮＭＰトラップ

･ライセンス更新

･ファームウェアの更新要求

･Ｓｙｓｌｏｇトラフィック

ＳｏｎｉｃＷＡＬＬ装置がデータ種別に基づいて接続するよう設定するには、接続プロファイルの「接続タイプ」に「データ種別による接続」を選択する必要があります。詳細については、「３Ｇ/４Ｇ＞接続プロファイル」を参照してください。

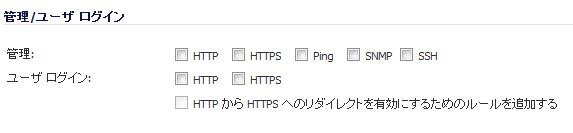

管理/ユーザログイン

３Ｇ/４Ｇインターフェースを介したＳｏｎｉｃＷＡＬＬ装置のリモート管理を有効にするには、「管理/ユーザログイン」セクションで設定を行う必要があります。

サポートされている管理プロトコルを選択します。ＨＴＴＰＳ、Ping、ＳＮＭＰまたはＳＳＨから１つ以上を選択できます。管理トラフィックとして「ＨＴＴＰ」を選択することもできますが、ＨＴＴＰトラフィックはＨＴＴＰＳトラフィックよりも安全性が低いことに注意してください。

セキュリティを高めるためにＳｏｎｉｃＷＡＬＬでＨＴＴＰ要求をＨＴＴＰＳ要求に自動的に変換するには、「ＨＴＴＰからＨＴＴＰＳへのリダイレクトを有効にするためのルールを追加する」を選択します。

補足　以前の SonicOS リリースでは、３Ｇ/４Ｇインターフェースに対する論理監視は「３Ｇ/４Ｇ＞設定」ページで設定していました。SonicOS 5.8 リリースから論理監視は「ネットワーク＞フェイルオーバーと負荷分散」ページで設定することになります。

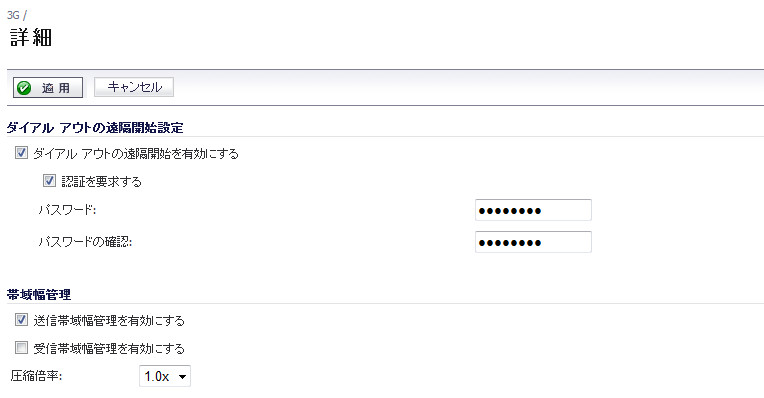

３Ｇ/４Ｇ＞詳細設定

「３Ｇ/４Ｇ＞詳細設定」ページでは、次の３つの設定を行えます。

･「ダイアルアウトの遠隔開始を有効にする」

･「帯域幅管理」

･「接続の制限」

ダイアルアウトの遠隔開始を有効にする

ダイアルアウトの遠隔開始機能により、ネットワーク管理者は遠隔でWANモデム接続を初期化することが可能になります。以下のプロセスはダイアルアウトの遠隔開始コールがどのように動作するかについて説明します。

1. ネットワーク管理者はリモートオフィスにあるSonicWALLセキュリティ装置へモデム接続を開始します。

2. 装置に受信コールの認証が設定されている場合は、ネットワーク管理者がパスワードを入力する必要があります。

3. 装置は設定されたダイアルプロファイルに基づいて、ダイアルアップISPへのモデム接続を開始します。

4. ネットワーク管理者は装置のウェブ管理インターフェースにアクセスして必要なタスクを実行します。

ダイアルアウトの遠隔開始機能を設定する前に、設定内容が次の前提条件を満たしているかどうかを確認してください。

･３Ｇ/４Ｇプロファイルが「ダイアルオンデータ」に設定されていること。

･ＳｏｎｉｃＷＡＬＬセキュリティ装置が、ＨＴＴＰＳを使用して管理される設定になっていること（この設定の場合、機器へのリモートアクセスが可能）。

･「最大接続時間（分）」フィールドに値を入力することをお勧めします。このフィールドは、「パラメータ」タブの「３Ｇ/４Ｇプロファイルの設定」ウィンドウに表示されます。詳細については、「３Ｇ/４Ｇ＞接続プロファイル」を参照してください。このフィールドに値を入力しないと、ダイアルアウトの呼び出しが無期限に接続された状態になるため、「切断」ボタンを選択して手動でセッションを終了しなければならなくなります。

ダイアルアウトの遠隔開始を設定するには、「３Ｇ/４Ｇ＞詳細設定」画面に移動します。

1. 「

ダイアルアウトの遠隔開始を有効にする」チェックボックスをオンにします。

2. （オプション）リモート呼び出しを認証するには、「

認証を要求する」チェックボックスをオンにして、「パスワード」フィールドおよび「パスワードの確認」フィールドにパスワードを入力します。

帯域幅管理

「帯域幅管理」セクションでは、３Ｇ/４Ｇインターフェースの送信（発信）または受信（着信）帯域幅管理サービスを有効にできます。

補足　帯域幅管理はサービスであり、登録する必要があります。このサービスを設定するには、ユーザインターフェースの「アプリケーションファイアウォール」セクションに移動します。

1. 「

イーグレス帯域幅管理を有効にする」チェックボックスをオンにして、発信トラフィックに対する帯域幅管理ポリシーの適用を有効にします。

2. 「

イングレス帯域幅管理を有効にする」チェックボックスをオンにして、着信トラフィックに対する帯域幅管理ポリシーの適用を有効にします。

3. ドロップダウンリストから「

圧縮倍率」を選択します。

接続の制限

「接続の制限」セクションでは、３Ｇ/４Ｇ接続にホスト／ノードの制限を設定できます。この機能は、特に、オーバーフローとして３Ｇ/４Ｇ接続を使用している配備や負荷分散状況にある配備において、接続の超過を回避するのに役立ちます。

「最大ホスト数」フィールドに、このインターフェースが接続されたときに許可されるホストの最大数を入力します。既定値は“０”で、この場合はノード数の制限はありません。

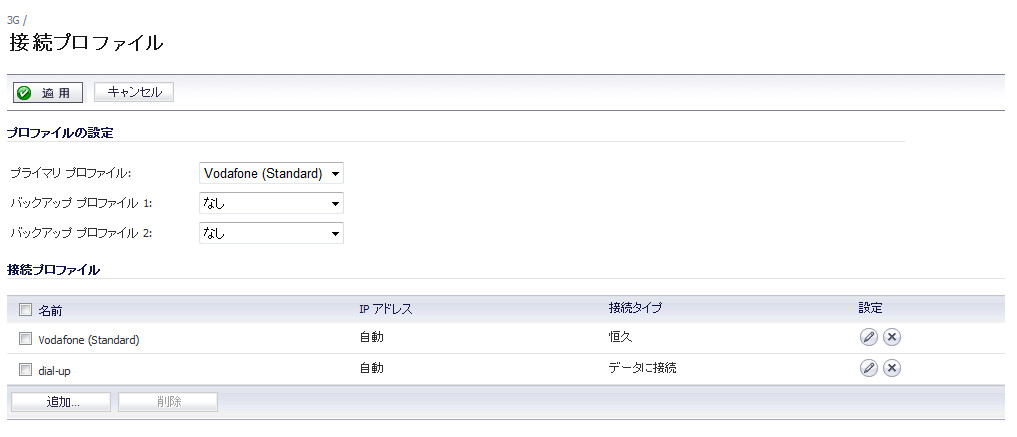

３Ｇ/４Ｇ＞接続プロファイル

「３Ｇ/４Ｇ＞接続プロファイル」で３Ｇ/４Ｇ接続プロファイルを設定し、プライマリプロファイルおよびバックアッププロファイルを設定します。

「プライマリプロファイル」プルダウンメニューからプライマリ３Ｇ/４Ｇ接続プロファイルを選択します。最大で２つのバックアップ３Ｇ/４Ｇプロファイルをオプションで選択することができます。

３Ｇ/４Ｇ接続プロファイルを作成するには、以下のセクションの手順を実行します。

･「「一般」タブ」

･「「詳細」タブ」

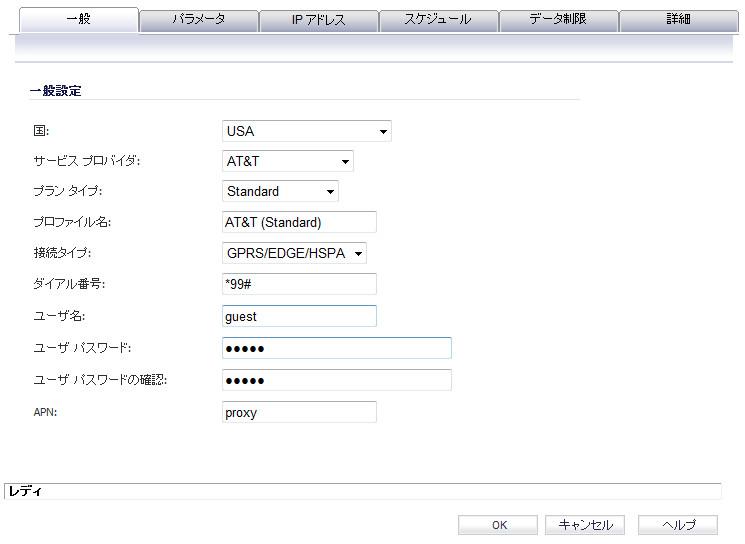

「一般」タブ

「一般」タブでは、３Ｇ/４Ｇサービスプロバイダの一般的な接続設定を行うことができます。「国」、「サービスプロバイダ」、および「プランタイプ」を選択すると、多くのサービスプロバイダについては残りのフィールドは自動的に設定されます。

1. 「

３Ｇ/４Ｇ＞接続プロファイル」ページで「追加」ボタンを選択します。「３Ｇ/４Ｇプロファイルの設定」ウィンドウが表示されます。

2. ＳｏｎｉｃＷＡＬＬ装置が配備されている「

国」を選択します。

3. アカウントを作成した「

サービスプロバイダ」を選択します。選択した国でサポートされているサービスプロバイダのみ表示されることに注意してください。

4. 「

プランタイプ」ウィンドウで、サービスプロバイダに申し込んだ３Ｇ/４Ｇプランを選択してください。
指定のプランタイプがプルダウンメニューにリストされた場合は（基本プランの多くは、単に「Ｓｔａｎｄａｒｄ」と表示されます）、「一般」タブの残りのフィールドは自動的に設定されます。これらのフィールドが適切かどうかを確認してから「パラメータ」タブを選択します。

5. 指定の「

プランタイプ」がプルダウンメニューにリストされない場合は、「その他」を選択します。

6. 「

プロファイル名」フィールドに３Ｇ/４Ｇプロファイルの名前を入力します。

7. 適切な「

接続タイプ」が選択されていることを確認します。このフィールドは、たいていのサービスプロバイダで自動的に設定されます。

8. 「

ダイアル番号」が正しいことを確認します。ほとんどのサービスプロバイダのダイアル番号は「＊９９＃」になります。

9. 「

ユーザ名」フィールド、「ユーザパスワード」フィールド、「ユーザパスワードの確認」フィールドにユーザ名とパスワードをそれぞれ入力します。

10. 「

ＡＰＮ」フィールドにアクセスポイント名を入力します。ＡＰＮはＧＰＲＳ機器にのみ必要です。ＡＰＮはサービスプロバイダから通知されます。

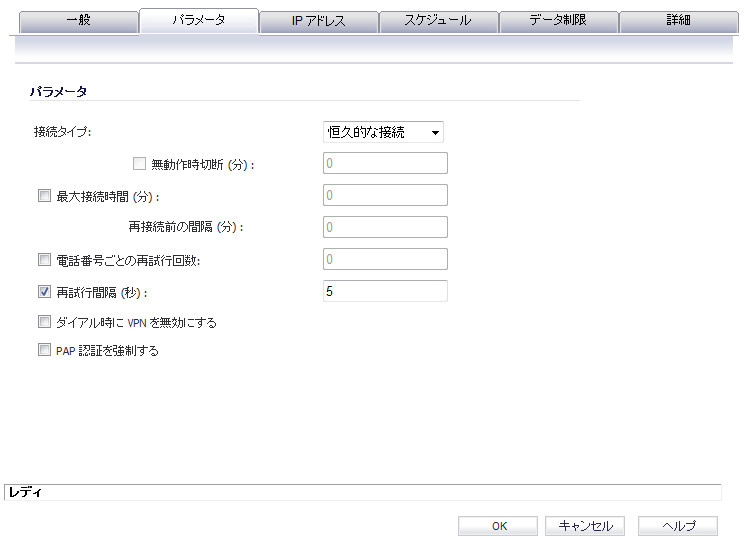

「パラメータ」タブ

「パラメータ」タブでは、３Ｇ/４Ｇサービスを接続する条件を設定できます。接続タイプには、「恒久的な接続」、「データ種別による接続」、「手動」の３種類があります。これらの接続タイプの仕組みについては、「３Ｇ/４Ｇ接続タイプについて」セクションを参照してください。

1. 「

パラメータ」タブを選択します。

2. 「

接続タイプ」プルダウンメニューで、該当する接続プロファイルを「恒久的な接続」、「データ種別による接続」、「手動」から選択します。

ＷＡＮの接続タイプが「イーサネットと３Ｇ/４Ｇフェイルオーバー」に設定されているときの、各「接続タイプ」の動作については、「３Ｇ/４Ｇフェイルオーバーについて」を参照してください。

補足　ＳｏｎｉｃＷＡＬＬ装置にダイアルアウトの遠隔開始を設定するには、「接続タイプ」を「データ種別による接続」に設定する必要があります。詳細については、「３Ｇ/４Ｇ＞詳細設定」を参照してください。

3. 「

無動作時切断（分）」チェックボックスをオンにしてフィールドに数を入力し、動作がない状態で指定の時間（分）が経過すると３Ｇ/４Ｇ接続が切断されるようにします。「接続タイプ」が「恒久的な接続」の場合は、このオプションは利用できません。

4. 「

最大接続時間（分）」チェックボックスをオンにしてフィールドに数を入力し、セッションが無動作であるかどうかに関わらず、指定の時間（分）が経過すると３Ｇ/４Ｇ接続が切断されるようにします。「再接続前の間隔（分）」に値を入力し、指定の時間（分）が経過するとＳｏｎｉｃＷＡＬＬ装置が自動的に再接続するようにします。

5. 「

電話番号ごとの再試行回数」チェックボックスをオンにし、フィールドに数を入力して、ＳｏｎｉｃＷＡＬＬ装置が再接続を試行する回数を指定します。

6. 「

再試行間隔（秒）」チェックボックスをオンにし、フィールドに数を入力して再試行の間隔（秒）を指定します。

7. 「

ダイアル時にＶＰＮを無効にする」チェックボックスをオンにし、３Ｇ/４Ｇインターフェースを介したＶＰＮ接続を無効にします。

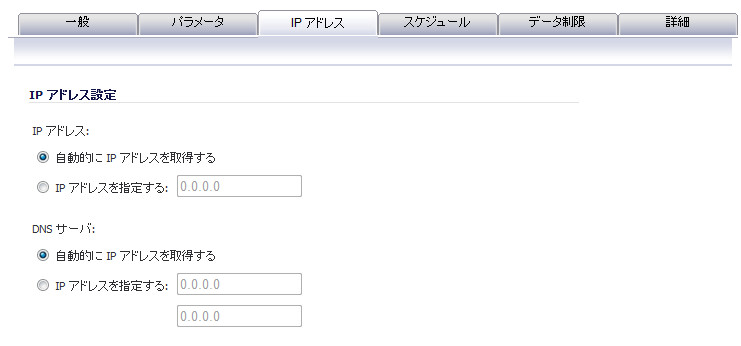

「ＩＰアドレス」タブ

「ＩＰアドレス」タブでは、このインターフェースに動的ＩＰアドレスまたは静的ＩＰアドレスを設定できます。ほとんどの場合、この機能は「自動的にＩＰアドレスを取得する」に設定されていますが、利用するサービスプロバイダで必要な場合は、ゲートウェイＩＰアドレスおよび１つ以上のＤＮＳサーバＩＰアドレスの両方について手動でＩＰアドレスを設定できます。

1. 「

ＩＰアドレス」タブを選択します。

既定では、３Ｇ/４Ｇ接続プロファイルにはＩＰアドレスとＤＮＳサーバアドレスを自動的に取得するよう設定されています。静的なＩＰアドレスを指定するには、「

ＩＰアドレスを指定する」ラジオボックスをオンにし、フィールドにＩＰアドレスを入力します。

ＤＮＳサーバアドレスを手動で入力するには、「

ＩＰアドレスを指定する」ラジオボックスをオンにし、プライマリおよびセカンダリＤＮＳサーバのＩＰアドレスをフィールドに入力します。

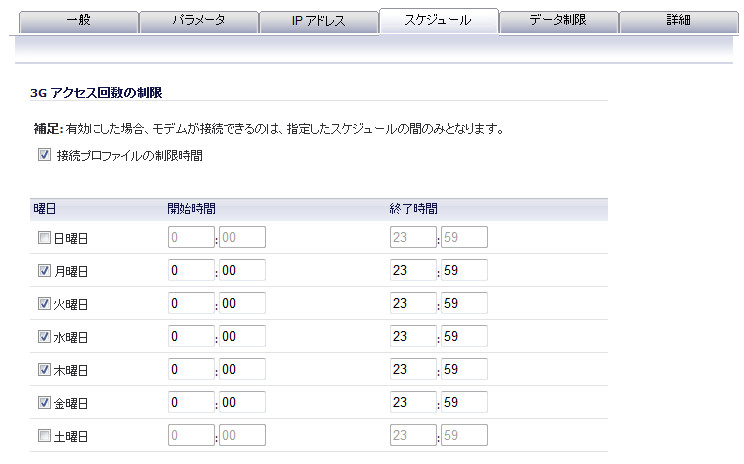

「スケジュール」タブ

「スケジュール」タブでは、３Ｇ/４Ｇ接続を特定の曜日の特定の時間帯に制限できます。この機能は、夜間または週末に非稼働時間があるプランなど、時間によるアクセス制限が設定されているデータプランを利用するときに便利です。

補足　この機能を有効にした場合、曜日のチェックボックスがオフになっていると、その曜日の３Ｇ/４Ｇアクセスは終日拒否されます。

1. 「

スケジュール」タブを選択します。

2. 「

接続プロファイルの制限時間」チェックボックスをオンにして、このインターフェースのスケジュール機能を有効にします。

3. アクセスを許可する曜日のチェックボックスをオンにします。

4. 各曜日の開始時間および終了時間を２４時間形式で入力します。

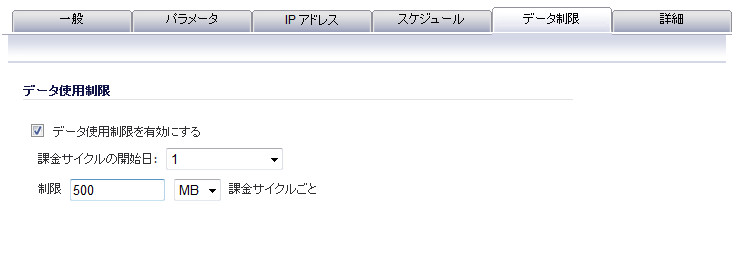

「データ制限」タブ

「データ制限」タブでは、月単位でデータ使用量を制限できます。この機能により、３Ｇ/４Ｇプロバイダの課金サイクルに応じて使用量を追跡し、指定した制限に達したときに切断することができます。

1. 「

データ制限」タブを選択します。

ヒント　３Ｇ/４Ｇアカウントに月ごとのデータ制限または時間制限がある場合は、「データ使用制限」を有効にすることを強くお勧めします。

2. 「

データ使用制限を有効にする」チェックボックスをオンにして、その月のデータや時間の指定制限に達すると３Ｇ/４Ｇインターフェースが自動的に停止するようにします。

3. 「

課金サイクルの開始日」プルダウンメニューから、データまたは時間の使用量の追跡を開始する日付を選択します。

4. 「

制限」フィールドに値を入力し、制限を適用する単位を選択します。「ＧＢ」、「ＭＢ」、「ＫＢ」、「分」から選択します。

5. 「

ＯＫ」を選択します。

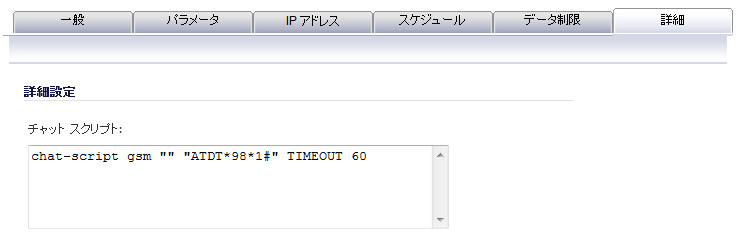

「詳細」タブ

「詳細」タブでは、３Ｇ/４Ｇ接続プロセス時に使われるチャットスクリプトを手動で設定できます。チャットスクリプトは、標準のダイアルアップ接続スクリプトにコマンドや特別な命令を追加する必要がある場合にのみ設定します。

1. 「

詳細」タブを選択します。

2. 「

チャットスクリプト」フィールドに接続チャットスクリプトを入力します。

3. 「

ＯＫ」を選択します。

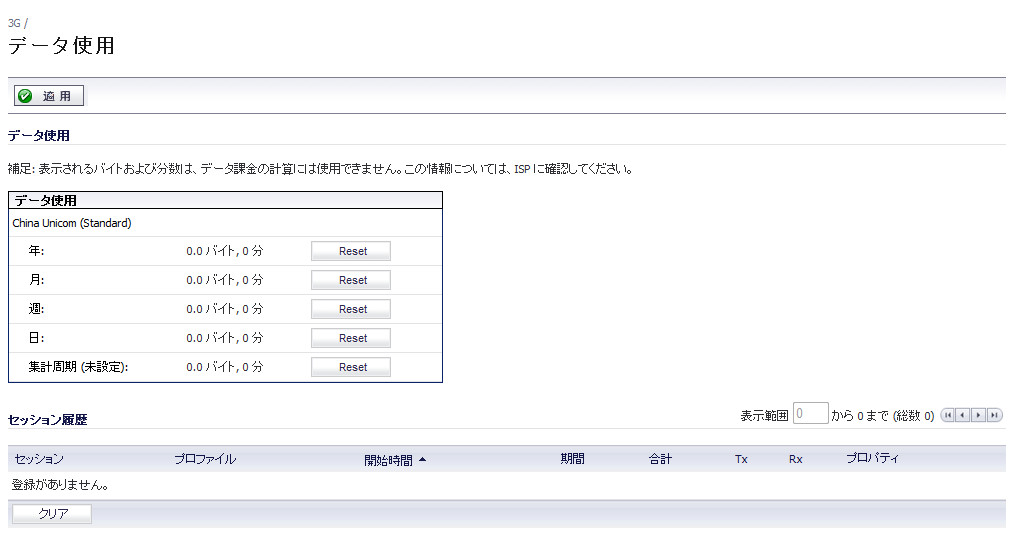

３Ｇ/４Ｇ＞データ使用

「３Ｇ＞データ使用」ページでは、３Ｇインターフェースを介して転送されたデータ量を「データ使用」テーブルで監視できます。また、「セッション履歴」テーブルで３Ｇ/４Ｇセッションの詳細を確認できます。

「データ使用」テーブルには、現在の「年」、「月」、「週」、「日」、「課金サイクル」ごとに現在のデータ使用量とオンライン時間が表示されます。課金サイクルにおける使用量は、３Ｇ/４Ｇ接続プロファイルの「データ使用制限を有効にする」オプションが有効な場合にのみ計算されます。

目的の「リセット」ボタンを選択して、任意の種別のデータ使用量をリセットします。

補足　「データ使用」テーブルには現在の使用量の概算だけが表示されます。実際の課金の計算に使用することはできません。正確な課金情報については、サービスプロバイダにお問い合わせください。

「セッション履歴」テーブルには、３Ｇ/４Ｇセッションに関する情報の概要が表示されます。特定のセッションの詳細を確認するには、「プロパティ」バルーン上にマウスカーソルを合わせます。

U0/U1/M0インターフェースを有効にする

手動でU0/U1/M0インターフェース上で接続を確立するには、以下のステップを実行します。

1. 「

ネットワーク＞インターフェース」ページでU0/U1/M0インターフェースの「管理」ボタンを選択します。

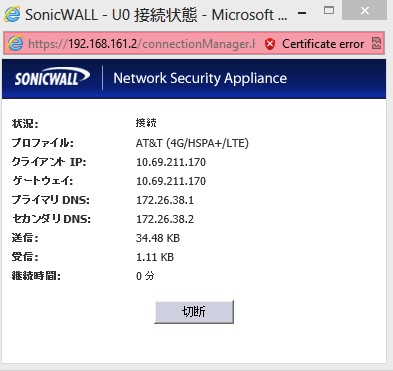

2. U0/U1/M0接続状況ウィンドウが表示されます。「

接続」ボタンを選択ます。接続がアクティブになると、U0/U1/M0接続状況ウィンドウはこのセッションの統計を表示します。

３Ｇ/４Ｇ用語集

･１ｘＲＴＴ－ＳｉｎｇｌｅＣａｒｒｉｅｒＲａｄｉｏＴｒａｎｓｍｉｓｓｉｏｎＴｅｃｈｎｏｌｏｇｙ－多数の無線機で同じ周波数を同時共有できるようにする、第２世代のＣＤＭＡプロトコルです。１ｘＲＴＴは主に米国で配備されていますが、現在多くのオペレータで１ｘＥＶ-ＤＯへの移行が進んでいます。

･１ｘＥＶ-ＤＯ－ＳｉｎｇｌｅＣａｒｒｉｅｒＥｖｏｌｕｔｉｏｎＤａｔａＯｐｔｉｍｉｚｅｄ（およびＥＶ-ＤＯ）－１ｘＲＴＴプロトコルの拡張バージョンです。ＥＶ-ＤＯでは、ＵＭＴＳに匹敵する本来の３Ｇ/４Ｇ速度が実現されます。米国で最も広く使用されています。現在、次の２種類のＥＶ-ＤＯのリビジョンが利用可能です。（最大で２.４Ｍｂｐｓの転送速度を実現するＲｅｖ.０と、最大で３.１Ｍｂｐｓの転送速度を実現するＲｅｖ.Ａ）

･ＡＰＮ－アクセスポイント名－ＧＰＲＳネットワーク上の機器の外部接続ポイント（アクセスポイント）を示します。ＡＰＮはＧＰＲＳ機器でのみ指定する必要があります。これは、ネットワークオペレータから通知されます。ＡＰＮでは、“ｇｅｎｅｒａｌ.ｔ-ｍｏｂｉｌｅ.ｕｋ”、“ｂｔｍｏｂｉｌｅ.ｂｔ.ｃｏｍ”、“ｗａｐ.ｃｉｎｇｕｌａｒ”などの表記が使用されます。

･ＣＤＭＡ－符号分割多重接続－時間や周波数ベースの分割接続ではなく、独自のデータエンコードを使用することでチャンネルへの複数同時アクセスを実現する多重化技術です。ＣＤＭＡはＧＳＭよりも容量の点で優れていますが、輻輳によって動作範囲が狭くなる傾向があります。Ｑｕａｌｃｏｍｍのプロトコルファミリも参照してください。

･ＥＤＧＥ－ＥｎｈａｎｃｅｄＤａｔａｒａｔｅｓｆｏｒＧＳＭＥｖｏｌｕｔｉｏｎ－ＥｎｈａｎｃｅｄＧＰＲＳとしても知られています。ＥＤＧＥは、数多くのＧＳＭネットワークで採用されているＧＰＲＳの後継技術です。転送速度を高めるためにより高密度な変調方式を使用し、最大で８つのタイムスロットを束ねることで（最大数は５ではありません）ＧＰＲＳの能力を向上させています。ＥＤＧＥはＵＭＴＳが広く採用されるまでの間、コスト削減に繋がる暫定的なＧＳＭプロトコルと見なされ、現在も世界中で広く利用できます。

･ＥＳＮ－電子通し番号－ＣＤＭＡネットワーク上でステーションを一意に識別するために使用される３２ビットの番号です。事実上、ＥＳＮはＧＳＭのＩＭＥＩスキーマに相当するものです。

･世代－ＷＷＡＮプロトコルは、２Ｇ、２.５Ｇ、３Ｇ/４Ｇなどの世代で分類されます。１Ｇはアナログ方式の最初のセルラーネットワークを表します。通常は、世代が上がるほど速度や容量が向上していきます。無線ワイドエリアネットワーキングを示す言葉として３Ｇ/４Ｇが最も一般的に使用されていますが、本来３Ｇ/４Ｇとは利用可能なプロトコルのセットを表す言葉です。世代別に、広く知られているプロトコルのリストを示します。

･１Ｇ－アナログ

･２Ｇ－ＧＳＭ

･２.５Ｇ－ＧＰＲＳ

･２.７５Ｇ－ＥＤＧＥ、１ｘＲＴＴ

･３Ｇ－ＵＭＴＳ、１ｘＥＶ-ＤＯ

･３.５Ｇ－ＨＳＤＰＡ

･４Ｇ－ＨＳＰＡ+、LTE

･ＧＰＲＳ－汎用パケット無線サービス－未使用のＴＤＭＡチャンネルを使用して速度を向上させる、ＧＳＭネットワークの拡張バージョンです。ＧＰＲＳは、タイムスロット数とタイムスロット単位の転送速度が規定されるクラスによって分類されます。また、ＧＰＲＳはパケット交換技術であるという点でもＧＳＭより優れています。つまり、ステーションは送信対象のデータが存在する場合にのみデータを送信するため（ＧＳＭの回線交換式ネットワークではチャンネル全体が確保されます）、利用可能な帯域幅をより効率よく使用することができます。一般に、ＧＰＲＳネットワークに接続するプロセスには、ネットワークへの接続と、一連のＡＴコマンドで実行されるようなＰＤＰコンテキストの確立および有効化が含まれます。このプロセスの大部分はプロファイルの使用によりＳｏｎｉｃＯＳによって自動化されていますが、手動でＰＤＰコンテキストを確立することもできます。

･ＧＳＭ－ＧｌｏｂａｌＳｙｓｔｅｍｆｏｒＭｏｂｉｌｅＣｏｍｍｕｎｉｃａｔｉｏｎ－信号方式と通話の両方にデジタルチャンネルを使用する、ＴＤＭＡベースのプロトコルです。データ通信に最適なプラットフォームを実現しますが、転送速度は非常に低速です。ＧＳＭはＱｕａｌｃｏｍｍのＣＤＭＡと競合するプロトコルですが、依然として世界で最も一般的に使用されています。ＧＳＭは、建物の中でも信号が劣化しにくいと評価されています。ＧＳＭは米国やその他の国々で使用されていますが、米国では異なる周波数で実装されています。そのため、機器で明示的にサポートされていない場合は相互運用性が保証されません。

･ＨＳＤＰＡ－ＨｉｇｈＳｐｅｅｄＤｏｗｎｌｉｎｋＰａｃｋｅｔＡｃｃｅｓｓ－Ｗ-ＣＤＭＡ技術に基づく、ＵＭＴＳを拡張した規格です（したがってＧＳＭを拡張した規格とも言えます）。ＨＳＤＰＡでは非常に高速な転送速度を実現でき、最大で５０Ｍｂｐｓの速度が今後の目標として設定されています。ただ、今後多くのオペレータによってサポートされることが明らかになっているにも関わらず、採用はあまり進んでいません。

･ＩＭＥＩ－ＩｎｔｅｒｎａｔｉｏｎａｌＭｏｂｉｌｅＥｑｕｉｐｍｅｎｔＩｄｅｎｔｉｔｙ－ネットワーク上で機器（加入者ではありません）を識別するために、ＧＳＭ／ＵＭＴＳ機器ごとに割り当てられた１５桁の一意の番号です。加入者はこれらのネットワーク上で、ＳＩＭカードに格納されているＩＭＳＩ番号によって識別されます。

･ＩＭＳＩ－ＩｎｔｅｒｎａｔｉｏｎａｌＭｏｂｉｌｅＳｕｂｓｃｒｉｂｅｒＩｄｅｎｔｉｔｙ－ＧＳＭ／ＵＭＴＳネットワーク上で加入者を識別するための、一意の１５桁（または１４桁）の数字です。ＩＭＳＩは加入者のＳＩＭに格納されており、国コード（ＩＴＵＥ.２１２で定義されています）、ネットワークコード（ネットワークオペレータによって定義されています）、一意の加入者番号で構成されています。

･ＰＤＰコンテキスト－パケットデータプロトコルコンテキスト－ＧＰＲＳネットワーク上にあるステーションの論理的な関連付けを表すデータ構造です。このデータ構造は、ＣＩＤ（コンテキスト識別子）、ＰＤＰ_Ｔｙｐｅ（ＩＰなどの使用されているプロトコル）、ＡＰＮ（アクセスポイント名）、接続に使用できるアドレス空間を識別するためのオプションのＰＤＰ_Ａｄｄｒ（ＰＤＰアドレス）から成ります。ＰＤＰコンテキストは、確立後に有効化する必要があります。

･ＳＩＭ－加入者識別モジュール－ＵＭＴＳにおけるＵＳＩＭ（ユニバーサルＳＩＭ）です。スマートカードとも呼ばれるＳＩＭには、設定のほか、加入パラメータおよびサービスパラメータなど、一意の加入者情報が格納されています。ＳＩＭはすべてのＧＳＭ機器で使用され、加入者のＩＤを別のＧＳＭ機器に移し替えることができます。多くのオペレータは他のオペレータのＳＩＭカードが使用されないように機器をロックしていますが、特定の条件を満たした場合にはオペレータが機器のロックを解除することもあります。

･ＴＤＭＡ－時分割多元接続－ＴＤＭＡは、現在利用可能なＧＳＭネットワークの大半で使用されています。周波数をタイムスロットに分割することで、周波数への複数同時アクセスが可能です。各ステーションは交互に送信を行います。ＴＤＭＡベースの技術では、トランスミッタのオンとオフを高速で切り替えているため（ネイティブなＴＤＭＡでは５０Ｈｚで切り替え、ＧＳＭでは２１７Ｈｚで切り替えています）、無線周波数（ＲＦ）の混線が発生します。出力が十分な場合は（呼び出しを受信する直前など）、付近の増幅回路がこれらのＲＦ信号（特に２１７ＨｚのＧＳＭ信号。非常に安価なコンピュータのスピーカでも可聴音域の範囲内にあります）を受信することがあるため、雑音が発生してしまいます。そのため、ＧＳＭを実装しているＳｏｎｉｃＷＡＬＬ装置はステレオの上に設置しないでください。また、補聴器を着用している場合は、ＳｏｎｉｃＷＡＬＬ装置が頭上に来るような場所に設置しないでください。

･ＵＭＴＳ－ＵｎｉｖｅｒｓａｌＭｏｂｉｌｅＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎＳｙｓｔｅｍ－Ｗ-ＣＤＭＡ技術を採用した規格です。ＵＭＴＳはＧＳＭの拡張バージョンと考えられているため、３Ｇ/４ＧＳＭと呼ばれることもあります。ＵＭＴＳは、ＥＤＧＥが支持されている米国を除き、世界中で広く配備されています。ＧＳＭの後継規格として、米国ではＵＭＴＳを飛び越してＨＳＤＰＡが採用される可能性が高くなっています。

･Ｗ-ＣＤＭＡ－広帯域符号分割多元接続－ＵＭＴＳの基礎をなす技術であるＷ-ＣＤＭＡは、ＧＳＭプロトコルを拡張した規格です。Ｗ-ＣＤＭＡの搬送波チャンネルの帯域は元のＣＤＭＡ規格よりも４倍も広いため（Ｗ-ＣＤＭＡの５ＭＨｚに対して１.２５ＭＨｚ）、広帯域と呼ばれています。
