第67章 高可用性機能のセット アップ
高可用性機能
この章では、ＳｏｎｉｃＷＡＬＬセキュリティ装置で高可用性機能を設定し、管理する方法について説明します。このセクションは、次のセクションで構成されています。
高可用性機能を使用すると、ＳｏｎｉｃＯＳが動作している２台のＳｏｎｉｃＷＡＬＬセキュリティ装置で、パブリック インターネットへの連続した信頼性の高い接続が可能になります。１台のＳｏｎｉｃＷＡＬＬ機器をプライマリ装置として設定し、それと同一モデルのＳｏｎｉｃＷＡＬＬ機器をバックアップ装置として設定します。プライマリＳｏｎｉｃＷＡＬＬに障害が発生した場合、バックアップＳｏｎｉｃＷＡＬＬが引き継ぎ、保護されたネットワークとインターネット間の信頼性の高い接続を確保します。このようにして設定された２台の装置は、高可用性ペア （ＨＡペア） とも呼ばれます。
高可用性機能を使用すると、一方の装置が他方の装置の高可用性システムとして機能するので、２台のＳｏｎｉｃＷＡＬＬセキュリティ装置の間でＳｏｎｉｃＷＡＬＬライセンスを共有できます。この機能を使用するには、MｙＳｏｎｉｃＷＡＬＬでＳｏｎｉｃＷＡＬＬ装置を関連付けられた製品として登録する必要があります。両方の装置は同一のＳｏｎｉｃＷＡＬＬモデルでなければなりません。
高可用性のメリット
高可用性機能のメリットは次のとおりです。
･ ネットワークの信頼性の向上 － 高可用性の設定では、プライマリ装置に障害が発生した場合、バックアップ装置がすべてのネットワーク処理を引き継ぎ、保護されたネットワークとインターネット間の信頼性の高い接続を確保します。
･ 優れたコスト効果 － 高可用性機能は、ＳｏｎｉｃＷＡＬＬセキュリティ装置を二重化して使用することで高可用性を得る、配備にとってコスト効果の高いオプションです。高可用性ペアのバックアップ装置のためにライセンスをもう１セット購入する必要はありません。
･ フェイルオーバー後の収束時間を短縮する仮想ＭＡＣ － 仮想ＭＡＣアドレスを設定することでＨＡペアが同じＭＡＣアドレスを共有できるため、フェイルオーバー後の収束にかかる時間が大幅に減少します。収束にかかる時間は、ネットワーク内の装置のルーティング テーブルを高可用性機能に起因する変更に適合させるためにかかる時間です。既定では、この仮想ＭＡＣアドレスはＳｏｎｉｃＷＡＬＬファームウェアによって指定されるものであり、プライマリまたはバックアップ装置のいずれの物理ＭＡＣアドレスとも異なります。
高可用性機能の概要
高可用性機能を使用するには、プライマリＳｏｎｉｃＷＡＬＬとして設定された１台のＳｏｎｉｃＷＡＬＬ機器と、バックアップＳｏｎｉｃＷＡＬＬとして設定された同一モデルのＳｏｎｉｃＷＡＬＬ機器が必要です。通常の動作中は、プライマリＳｏｎｉｃＷＡＬＬがアクティブ状態となり、バックアップＳｏｎｉｃＷＡＬＬがアイドル状態となります。プライマリ機器が接続を失った場合、バックアップＳｏｎｉｃＷＡＬＬ機器がアクティブ モードに移行し、プライマリ機器の設定と役割を代行します。設定されたインターフェースのインターフェースＩＰアドレスもそのまま使用されます。バックアップ装置へのフェイルオーバーが行われた後で、既存のすべてのネットワーク接続を再確立する必要があります。ＶＰＮトンネルのネゴシエートもやり直す必要があります。
フェイルオーバーが適用されるのは、プライマリＳｏｎｉｃＷＡＬＬの機能またはネットワーク層接続が失われた場合です。バックアップＳｏｎｉｃＷＡＬＬへのフェイルオーバーが発生するのは、重要なサービスに影響があった場合、監視中のインターフェースで物理 （または論理） リンクの障害が検出された場合、またはプライマリＳｏｎｉｃＷＡＬＬで停電が発生した場合です。現在、プライマリＳｏｎｉｃＷＡＬＬ機器およびバックアップＳｏｎｉｃＷＡＬＬ機器では、アクティブ／アイドル高可用性機能、またはアクティブ／アクティブＵＴＭ機能のみを実行できます。完全なアクティブ／アクティブ高可用性機能は現在サポートされていません。
ＰｏｒｔＳｈｉｅｌｄをサポートしているＳｏｎｉｃＷＡＬＬ装置で高可用性機能を使用するには、ＨＡペアを設定する前にプライマリ装置とバックアップ装置の両方でＰｏｒｔＳｈｉｅｌｄがすべてのインターフェースで無効になっている必要があります。ＰｏｒｔＳｈｉｅｌｄを無効にする作業を除き、ＳｏｎｉｃＷＡＬＬセキュリティ装置の設定はプライマリＳｏｎｉｃＷＡＬＬのみで行います。バックアップＳｏｎｉｃＷＡＬＬでは設定を行う必要はありません。バックアップＳｏｎｉｃＷＡＬＬは、各装置の指定されたＨＡポート間のイーサネット リンクを通じて、リアルタイムでミラーリングされたプライマリＳｏｎｉｃＷＡＬＬの設定を引き継ぎます。プライマリＳｏｎｉｃＷＡＬＬでファームウェア設定が破壊された場合、バックアップＳｏｎｉｃＷＡＬＬは、最新の有効な設定のコピーを使用してプライマリＳｏｎｉｃＷＡＬＬを自動的に更新します。
すべての設定に適用される同期には、 増分と完全の２種類があります。タイムスタンプが同期されており、アクティブな装置で変更が行われた場合、増分同期がアイドル状態の装置にプッシュされます。タイムスタンプが同期されておらず、アイドル状態の装置が利用できない場合、完全同期がアイドル状態の装置にプッシュされます。増分同期が失敗した場合、完全同期が自動的に試みられます。
高可用性機能の用語
･ プライマリ － プライマリ ハードウェア装置を示します。プライマリの識別は手動で指定し、条件による変更の対象にはなりません。通常の動作条件下では、プライマリ ハードウェア装置はアクティブな役割で動作します。
･ バックアップ － 従属のハードウェア装置を示します。バックアップの識別は関連に基づく指定であり、プライマリ装置と組み合わせたときに装置によって想定されます。通常の動作条件下では、バックアップ装置はアイドル モードで動作します。プライマリ装置で障害が発生すると、バックアップ装置がアクティブな役割を引き継ぎます。
･ アクティブ － ハードウェア装置の稼動状態を示します。アクティブの識別は、プライマリ ハードウェア装置またはバックアップ ハードウェア装置のいずれかで想定できる論理的な役割です。
･ アイドル － ハードウェア装置のパッシブ状態を示します。アイドル状態の識別は、プライマリ ハードウェア装置またはバックアップ ハードウェア装置のいずれかで想定できる論理的な役割です。アイドル状態の装置は、アクティブな装置の障害と判断できるイベントが発生したときに、アクティブの役割を引き継ぎます。
･ フェイルオーバー － アクティブな装置の障害と判断された後に、アイドル状態の装置がアクティブの役割を引き継ぐ実際のプロセスを表します。障害かどうかの判断は、「タスク リスト」セクションに記載されている設定可能なさまざまな物理的および論理的な監視機能によって行われます。
･ 先制 － プライマリ装置に障害が発生し、バックアップ装置がアクティブの役割を引き継ぐ、フェイルオーバー後の状態を示します。先制を有効にすると、プライマリ装置が稼動状態に復元されたことが確認された後に、プライマリ装置がバックアップ装置からアクティブの役割を取り戻します。
仮想ＭＡＣアドレス
仮想ＭＡＣアドレスを使用することで高可用性ペアが同じＭＡＣアドレスを共有できるため、フェイルオーバー後の収束にかかる時間が大幅に減少します。収束にかかる時間は、ネットワーク内の装置のルーティング テーブルを高可用性機能に起因する変更に適合させるためにかかる時間です。
仮想ＭＡＣアドレスが有効でない場合、アクティブ状態の装置とアイドル状態の装置はそれぞれ独自のＭＡＣアドレスを持ちます。しかし、装置で同じＩＰアドレスを使用しているため、フェイルオーバーが発生した場合には、すべてのクライアントおよびネットワーク リソースのＡＲＰキャッシュにおいて、ＩＰアドレスとＭＡＣアドレスの間のマッピングが壊れてしまいます。バックアップ装置はＡＲＰ要求を発行して、新しいＭＡＣアドレスとＩＰアドレスのペアを通知する必要があります。このＡＲＰ要求がネットワーク全体に伝播するまで、プライマリ装置のＭＡＣアドレス宛てのトラフィックが失われる可能性があります。
仮想ＭＡＣアドレスの導入により、プライマリ装置とバックアップ装置の両方で同じＭＡＣアドレスが使用されるため、この処理が大幅に簡素化されました。フェイルオーバーが発生しても、プライマリ装置に到達するルートおよびプライマリ装置から発信するルートのすべてが、バックアップ装置で有効なままになります。すべてのクライアントおよびリモート サイトは、同じ仮想ＭＡＣアドレスおよびＩＰアドレスを途切れることなく使用し続けます。
既定では、この仮想ＭＡＣアドレスがＳｏｎｉｃＷＡＬＬファームウェアによって提供され、その値はプライマリまたはバックアップ装置のいずれの物理ＭＡＣアドレスとも異なります。これにより、設定エラーの発生を防止し、仮想ＭＡＣアドレスの一意性を確保して競合が起こらないようにしています。必要に応じて、仮想ＭＡＣアドレスの手動設定を「高可用性 ＞ 監視」ページで行うことができます。
仮想ＭＡＣの設定は、ステートフル高可用性機能のライセンスがなくても利用できます。仮想ＭＡＣが有効になっていると、ステートフル同期が有効になっていなくても、常に仮想ＭＡＣアドレスが使用されます。
クラッシュ検出
高可用性機能は、プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置およびバックアップＳｏｎｉｃＷＡＬＬセキュリティ装置の両方に対して完全な自己診断メカニズムを備えています。バックアップＳｏｎｉｃＷＡＬＬへのフェイルオーバーが発生するのは、重要なサービスに影響があった場合、監視中のインターフェースで物理 （または論理） リンクの存在検出行為が検出された場合、またはＳｏｎｉｃＷＡＬＬで停電が発生した場合です。
自己チェック メカニズムはソフトウェア診断によって管理されます。ソフトウェア診断では、ＳｏｎｉｃＷＡＬＬ機器の完全なシステム整合性がチェックされます。診断では、内部システム状況、システム プロセス状況、および内外部のネットワーク接続がチェックされます。フェイルオーバー ループの発生を避けるため、両側において、どちらの側の接続が優れるかの重み付けをするメカニズムがあります。
ＮＡＴ、ＶＰＮ、ＤＨＣＰなどの重要な内部システム プロセスは、リアルタイムでチェックされます。障害の発生したサービスは可能な限り速やかに切り離され、フェイルオーバー メカニズムによって自動的に修復されます。
ステートフル高可用性機能の概要
このセクションでは、ステートフル高可用性機能の概要を説明します。ステートフル高可用性機能は、ＳｏｎｉｃＷＡＬＬ ＮＳＡ装置ではサポートされていますが、ＳｏｎｉｃＷＡＬＬ ＴＺシリーズ装置ではサポートされていません。
このセクションは次のサブセクションから構成されています。
･ 「メリット」
ステートフル高可用性機能とは
ＳｏｎｉｃＯＳの最初のバージョンには、プライマリ装置に障害が発生した場合に、バックアップファイアウォールが設定されたインターフェースのインターフェースＩＰアドレスを引き継ぐ、基本的な高可用性機能が備わっていました。フェイルオーバー時、ＩＰアドレスがバックアップ装置で使用されるようになったことをネットワークに通知するため、第２層ブロードキャストが発行されます （ＡＲＰ）。すべての既存のネットワーク接続が再構築される必要があります。例えば、ＴｅｌｎｅｔおよびＦＴＰセッションを再確立し、ＶＰＮトンネルを再ネゴシエートする必要があります。
ステートフル高可用性機能 （ＳＨＡ） では、フェイルオーバーのパフォーマンスが大幅に改善しました。プライマリ装置およびバックアップ装置が常時同期され、プライマリ装置に障害が発生した場合に、既存のネットワーク接続を中断することなく、ネットワークに関するすべての役割をバックアップ装置がシームレスに引き継ぐことができます。
メリット
ステートフル高可用性機能のメリットは次のとおりです。
･ 信頼性の向上 － ステートフル高可用性機能により最も重要なネットワーク接続情報が同期されるため、装置に障害が発生した場合にもダウン時間が発生することがなく、接続が切断されることがありません。
･ フェイルオーバーの高速化 － ステートフル高可用性機能によりプライマリ装置およびバックアップ装置の間で常時同期がとられるため、障害が発生した場合にも、ダウン時間が発生したりネットワーク接続が失われたりすることが事実上なく、バックアップ装置が引き継ぐことができます。
･ ＣＰＵのパフォーマンスへの影響の最小化 － 通常、使用率は１％未満です。
･ 帯域幅への影響の最小化 － 同期データの送信は、他のデータの送信に影響しないように調整されます。
ステートフル高可用性機能の動作
ステートフル高可用性機能は、負荷分散ではありません。プライマリ装置ですべてのトラフィックが処理されるアクティブ－アイドル構成です。ステートフル高可用性機能が有効にされている場合、プライマリ装置はバックアップ装置とアクティブに通信して、ほとんどのネットワーク接続情報を更新します。プライマリ装置でネットワーク接続情報 （ＶＰＮトンネル、使用中のユーザ数、接続キャッシュ エントリなど） が作成および更新されると、プライマリ装置からバックアップ装置にすぐに通知されます。これにより、バックアップ装置は常にアクティブ状態に移行する準備が整っているため、接続が切断されることはありません。
同期トラフィックは、通常のネットワーク トラフィックが影響を受けることのないように調整されます。設定の変更はすべてプライマリ装置で実行され、バックアップ装置へ自動的に伝播されます。どちらの装置がアクティブであるかに関係なく、高可用性ペアでは同じＬＡＮおよびＷＡＮ ＩＰアドレスが使用されます。
ＳｏｎｉｃＷＡＬＬグローバル管理システム （ＧＭＳ） を使用して装置を管理する場合、ＧＭＳは共有ＩＰアドレスにログインします。フェイルオーバーが発生した場合、ＧＭＳ管理はシームレスに継続されます。また、その時点で装置にログインしているＧＭＳ管理者がログアウトされることはありません。ただし、ＧｅｔおよびＰｏｓｔコマンドはタイムアウトとなり、応答は返されません。
以下の表に、現在のステートフル高可用性機能で同期される情報と同期されない情報を示します。
セキュリティ サービスとステートフル高可用性機能
高可用性ペアでは、１セットのセキュリティ サービス ライセンスと１つのステートフルＨＡライセンスを共有します。これらのライセンスはアクティブ状態にある装置とアイドル状態にある装置との間で同期されますが、その方法はこれら２台の装置間で同期される他のすべての情報と同じです。ライセンスの同期の詳細については、「高可用性機能のライセンス同期の概要」 および「ＳｏｎｉｃＷＡＬＬセキュリティ装置へのライセンスの適用」 を参照してください。
ステートフル高可用性機能の例

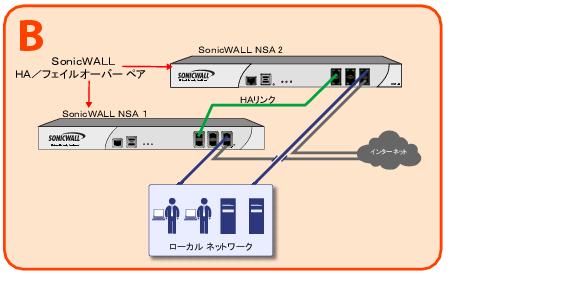

以下の図は、ステートフル高可用性機能を使用したネットワークの例です。
フェイルオーバーが行われる場合、イベントが発生するシーケンスは次のとおりです。
1. ＰＣユーザがネットワークに接続し、プライマリＳｏｎｉｃｉＷＡＬＬセキュリティ装置でそのユーザのための セッションが作成されます。アクティブ／アクティブＤＰＩ機能の概要
このセクションでは、アクティブ／アクティブＤＰＩ機能の概要を説明します。アクティブ／アクティブＤＰＩ機能には、ステートフル高可用性機能が必要です。ステートフル高可用性機能は、ＳｏｎｉｃＷＡＬＬ Ｅ-Ｃｌａｓｓ ＮＳＡ装置でサポートされます。このセクションは、次のサブセクションから構成されています。
アクティブ／アクティブＤＰＩ機能とは
バージョン５.５より前のＳｏｎｉｃＯＳの高可用性機能は、アクティブ－アイドル モデルを使用しています。これは、アクティブな状態のファイアウォールが精密パケット検査 （ＤＰＩ）、ファイアウォール、ＮＡＴなどすべての処理を実行する必要がある一方、アイドル状態のファイアウォールはフェイルオーバーが発生するまで利用されないというものです。アクティブ／アクティブ モデルでは、両方のファイアウォールが処理を共有します。
完全なアクティブ／アクティブ高可用性機能への最初のステップとして、ＤＰＩサービスがアクティブ／アクティブ モデルに移行し、アクティブ／アクティブＤＰＩと呼ばれています。影響を受けるのは、次のＤＰＩ サービスです。
･ ゲートウェイ アンチウィルス （ＧＡＶ）
･ アンチスパイウェア
･ 侵入防御 （ＩＰＳ）
･ アプリケーション ファイアウォール
ステートフルＨＡペアでアクティブ／アクティブＤＰＩ機能を有効にすると、ＤＰＩ サービスとファイアウォール、ＮＡＴ、および他のモジュールをアクティブ ファイアウォールとアイドル ファイアウォールの両方で同時に処理することができます。ＤＰＩ サービス以外のすべてのモジュールの処理は、アクティブな装置に制限されます。
アクティブ／アクティブＤＰＩ機能のメリット
アクティブ／アクティブＤＰＩ機能のメリットは次のとおりです。
･ ＨＡペアの両方のファイアウォールを利用して、最大のスループットを引き出す
･ ＧＡＶ、ＩＰＳ、アンチスパイウェア、およびアプリケーション ファイアウォールのサービスは、プロセッサを最も多用します。そのため、アイドル ファイアウォールでこれらのサービスを同時に処理しつつ、アクティブ ファイアウォールでその他の処理を実行すると、スループットが最も増加します。
アクティブ／アクティブＤＰＩ機能の動作
アクティブ／アクティブＤＰＩ機能を使用するには、管理者が追加インターフェースをＨＡデータ インターフェースとして設定する必要があります。ＨＡデータ インターフェース上で、アクティブ装置の特定のパケット フローを選択し、アイドル装置にオフロードします。ＤＰＩ はアイドル装置で処理され、結果は同じインターフェースを介してアクティブ装置に返されます。それ以外の処理は、アクティブ装置で実行されます。
ＨＡペアの装置に対してステートフル高可用性機能を設定した後、アクティブ／アクティブＤＰＩ機能を有効にするために必要な追加設定は、ＨＡデータ インターフェースを接続して設定することだけです。
高可用性機能のライセンス同期の概要
このセクションでは、ＳｏｎｉｃＷＡＬＬ高可用性機能のライセンス同期の概要を説明します。このセクションは次のサブセクションから構成されています。
･ 「メリット」
高可用性機能のライセンス同期とは
高可用性機能のライセンス同期を使用すると、一方の装置が他方の装置の高可用性システムとして機能している場合に、２台のＳｏｎｉｃＷＡＬＬセキュリティ装置の間でＳｏｎｉｃＷＡＬＬセキュリティ サービス、ステートフル高可用性機能、およびその他のライセンスを共有できます。この機能を使用するには、ｍｙｓｏｎｉｃｗａｌｌ.ｃｏｍでＳｏｎｉｃＷＡＬＬ装置を関連付けられた製品として登録する必要があります。両方の装置は同一のＳｏｎｉｃＷＡＬＬモデルでなければなりません。
高可用性ライセンス同期を使用すると、プライマリＳｏｎｉｃＷＡＬＬ装置上に存在するＳｏｎｉｃＯＳライセンス、サポート購読、およびセキュリティ サービス ライセンスを関連付けられたバックアップ装置と共有できます。無料トライアル サービスも含め、「セキュリティ サービス ＞ 概要」画面に表示されるすべてのセキュリティ サービスを共有可能です。共有できないのは、ＳｏｎｉｃＷＡＬＬ ＧＭＳ予防保守サービスなどのコンサルティング サービス用のライセンスだけです。ハードウェア フェイルオーバーが発生した場合、バックアップ装置がライセンスを取得し、ネットワークのセキュリティ動作を引き継ぐことができます。
ＳｏｎｉｃＯＳ ４.０以降では、ステートフル高可用性のアップグレード機能が、オプションのライセンス機能としてステートフル高可用性機能をサポートしている装置モデルに用意されています。ＭｙＳｏｎｉｃＷＡＬＬでは、ＨＡペアのプライマリ装置用のライセンスのみが必要です。ステートフル高可用性機能を使用する場合、プライマリ装置は接続単位およびＶＰＮレベル単位でバックアップ装置とアクティブに通信します。プライマリ装置で接続キャッシュ エントリまたはＶＰＮトンネルが作成および更新されると、この変更がバックアップ装置に通知されます。バックアップ装置が同期された状態にずっと保たれるため、プライマリ装置に障害が発生した場合も、既存のネットワーク接続を中断することなく、ネットワークに関するすべての役割をバックアップ装置がシームレスに引き継ぐことができます。
メリット
高可用性機能のライセンス同期は、ＳｏｎｉｃＷＡＬＬセキュリティ装置を二重化して使用することにより高可用性を得る配備にとってコスト効果の高いオプションです。高可用性ペアのアイドル装置用にライセンスをもう１セット購入する必要がありません。ステートフル高可用性のアップグレード ライセンスを取得すると、バックアップ装置が常に同期されるため、プライマリ装置に障害が発生した場合にも既存のネットワーク接続が中断することはありません。
ステートフルおよび非ステートフル高可用性機能の前提条件
ステートフル高可用性機能または非ステートフル高可用性機能を設定する場合、ネットワーク環境が以下の前提条件を満たしている必要があります。
･ プライマリ装置およびバックアップ装置は、同一モデルである必要があります。異なる種類のＳｏｎｉｃＷＡＬＬハードウェアの混在および組み合わせは、現在サポートされていません。
･ プライマリ装置とバックアップ装置では、完全に同じバージョンのファームウェアを実行することを強く推奨します。ファームウェア バージョンが一致していないとシステムが不安定になったり、高可用性機能が正しく機能しなかったりする可能性があります。高可用性機能がサポートされるのは、ＳｏｎｉｃＯＳが動作しているＳｏｎｉｃＷＡＬＬセキュリティ装置のみです。ＳｏｎｉｃＯＳ Ｓｔａｎｄａｒｄでは、いずれのバージョンでもサポートされません。
･ ＰｏｒｔＳｈｉｅｌｄ機能をサポートしているＳｏｎｉｃＷＡＬＬ装置 （ＳｏｎｉｃＷＡＬＬ ＴＺシリーズおよびＮＳＡ ２４０） では、プライマリ装置とバックアップ装置の両方のすべてのインターフェース上でＰｏｒｔＳｈｉｅｌｄが無効になっている場合にのみ、高可用性機能を有効にすることができます。
･ 双方の装置は、物理的に接続する前に、ＭｙＳｏｎｉｃＷＡＬＬにおいて高可用性ペアとして登録して関連付ける必要があります。
･ ＷＡＮ仮想ＩＰアドレスおよびインターフェースでは、静的ＩＰアドレスを使用する必要があります。
補足 ＳｏｎｉｃＷＡＬＬの高可用性はビルトイン 無線インターフェースを使った設定ができず、また、動的ＷＡＮインターフェースを使った設定もできません。
警告 ＳｏｎｉｃＷＡＬＬ高可用性機能では、ＩＳＰからの動的なＩＰアドレス割り当てはサポートされません。
･ ３つのＬＡＮ ＩＰアドレスが必要です。
･ ＬＡＮ仮想ＩＰアドレス － プライマリ装置のＸ０インターフェースに対して設定します。これは、ＬＡＮ上で設定されるすべての機器のデフォルト ゲートウェイです。このＩＰアドレスを使用して管理インターフェースにアクセスすると、プライマリ装置であるかバックアップ装置であるかに関係なく、アクティブな装置にログインできます。
･ プライマリＬＡＮ管理ＩＰアドレス － 「高可用性 ＞ 監視」の下部で設定します。これは、装置がアクティブ状態であるかアイドル状態であるかに関係なく、ＬＡＮインターフェースを介してプライマリ装置を管理するために使用するＩＰアドレスです。
･ バックアップＬＡＮ管理ＩＰアドレス － 「高可用性 ＞ 監視」の下部で設定します。これは、装置がアクティブ状態であるかアイドル状態であるかに関係なく、ＬＡＮインターフェースを介してバックアップ装置を管理するために使用するＩＰアドレスです。
･ 少なくとも１つのＷＡＮ ＩＰアドレスが必要です。
･ ＷＡＮ仮想ＩＰアドレス － プライマリ装置のＸ１インターフェースに対して設定します。このＩＰアドレスを使用して管理インターフェースにアクセスすると、プライマリ装置であるかバックアップ装置であるかに関係なく、アクティブな装置にログインできます。
･ プライマリＷＡＮ管理ＩＰアドレス （オプション） － 「高可用性 ＞ 監視」の下部で設定します。これは、装置がアクティブ状態であるかアイドル状態であるかに関係なく、ＷＡＮインターフェースを介してプライマリ装置を管理するために使用するＩＰアドレスです。このＩＰアドレスを使用するには、使用可能なルーティング可能ＩＰアドレスがもう１つ必要です。これはオプションの設定であり、アクティブな装置を常に１つの静的ＷＡＮ ＩＰアドレスで管理することができます。
･ バックアップＷＡＮ管理ＩＰアドレス （オプション） － 「高可用性 ＞ 監視」の下部で設定します。これは、装置がアクティブ状態であるかアイドル状態であるかに関係なく、ＷＡＮインターフェースを介してバックアップ装置を管理するために使用するＩＰアドレスです。このＩＰアドレスを使用するには、使用可能なルーティング可能ＩＰアドレスがもう１つ必要です。これはオプションの設定であり、アクティブな装置を常に１つの静的ＷＡＮ ＩＰアドレスで管理することができます。
補足 各ＳｏｎｉｃＷＡＬＬにリモート管理用のプライマリ／バックアップＷＡＮ管理ＩＰアドレスがある場合、このＷＡＮ ＩＰアドレスは同じサブネットにある必要があります。以前に割り当てられたインターフェースを一意なＷＡＮインターフェースとして動作させる場合は、設定前にそのインターフェースに関連付けられていた個別ＮＡＴポリシーを必ず削除してください。
次の図は、２台のＳｏｎｉｃＷＡＬＬセキュリティ装置をステートフル高可用性機能用に接続する方法の例を示しています。それぞれの装置は、指定されたＨＡポートで接続されています。
ＬＡＮ （Ｘ０） インターフェースは、ＬＡＮネットワークのスイッチに接続されます。ＷＡＮ （Ｘ１） インターフェースは、インターネットに接続する別のスイッチに接続されます。指定された高可用性インターフェースどうしは、クロスオーバー ケーブルを使用して相互に直接接続されます。
補足 スパニング ツリー プロトコルを使用しているイーサネット スイッチにプライマリ装置およびバックアップ装置を接続する場合は、ＳｏｎｉｃＷＡＬＬインターフェースを接続するスイッチ ポートで、リンクの有効化の時間の調整が必要になる場合があります。例えば、Ｃｉｓｃｏ Ｃａｔａｌｙｓｔシリーズ スイッチでは、ＳｏｎｉｃＷＡＬＬセキュリティ装置のインターフェースに接続するポートごとにスパニング ツリー ポートの高速化を有効にする必要があります。
高可用性の最初のセットアップ
プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置で高可用性機能の設定を開始する前に、次に示す最初のセットアップ手順を実行します。
･ ＭｙＳｏｎｉｃＷＡＬＬにおいて、プライマリおよびバックアップのＳｏｎｉｃＷＡＬＬセキュリティ装置を高可用性ペアとして登録して関連付けます。「ＭｙＳｏｎｉｃＷＡＬＬでの可用性機能向けの装置の関連付け」 を参照してください。
･ バックアップＳｏｎｉｃＷＡＬＬセキュリティ装置の背面にあるシリアル番号を見つけ、その番号を書き留めます。この番号を「高可用性 ＞ 設定」ページに入力してください。
･ ２つの装置で同じバージョンのＳｏｎｉｃＯＳが実行されていることを確認します。
･ プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置およびバックアップＳｏｎｉｃＷＡＬＬセキュリティ装置のＬＡＮ、ＷＡＮ、およびその他のインターフェースが、シームレス フェイルオーバー用に正しく設定されていることを確認します。
･ プライマリＳｏｎｉｃＷＡＬＬ装置とバックアップＳｏｎｉｃＷＡＬＬ装置を、ＣＡＴ５またはＣＡＴ６規格のクロスオーバー ケーブルで接続します。プライマリとバックアップのＳｏｎｉｃＷＡＬＬセキュリティ装置の間には、高可用性機能のために専用の接続を設ける必要があります。推奨される方法はＣＡＴ５／６クロスオーバー イーサネット ケーブルを用いたクロス接続ですが、専用の１００Ｍｂｐｓハブ／スイッチを使用する接続でもかまいません。次の表に、各種ＳｏｎｉｃＷＡＬＬセキュリティ装置プラットフォームで使用するインターフェースを示します。
･ プライマリ装置の電源を入れた後、バックアップ装置の電源を入れます。
･ プライマリの高可用性インターフェースについては、設定を一切変更しないでください。これについては、後の手順に含まれる高可用性の設定で説明します。「ＳｏｎｉｃＯＳにおける高可用性機能の設定」 を参照してください。終了したら、ワークステーションを切断します。
アクティブ／アクティブＤＰＩの最初のセットアップ
アクティブ／アクティブＤＰＩ機能では、ステートフルＨＡペアの２台の装置間に物理接続を追加する必要があります。接続されたインターフェースをＨＡデータ インターフェースと呼びます。
次の手順を実行します。
ＭｙＳｏｎｉｃＷＡＬＬでの可用性機能向けの装置の関連付け
このセクションでは、ｍｙｓｏｎｉｃｗａｌｌ.ｃｏｍで２台のＳｏｎｉｃＷＡＬＬ装置を高可用性ペアとして関連付ける方法を説明し、ＳｏｎｉｃＯＳでの高可用性機能の設定例を示します。
･ 「設定の概要」
設定の概要
ＭｙＳｏｎｉｃＷＡＬＬで、２台のＳｏｎｉｃＷＡＬＬセキュリティ装置をＨＡプライマリおよびＨＡバックアップとして関連付けることができます。高可用性ペアのバックアップ装置は、ＭｙＳｏｎｉｃＷＡＬＬではＨＡセカンダリ装置と呼ばれることに注意してください。装置をＨＡペアとして関連付けると、両装置でライセンスを共有できます。
ＨＡプライマリ装置用に、ライセンスを１セットのみ購入する必要があります。このライセンスはバックアップ装置と共有されます。これらのライセンスには、ＳｏｎｉｃＯＳライセンス、サポート購読、およびセキュリティ サービス ライセンスが含まれます。共有できないのは、ＳｏｎｉｃＷＡＬＬ ＧＭＳ予防保守サービスなどのコンサルティング サービス用のライセンスだけです。
プライマリ装置とバックアップ装置で、同じセキュリティ サービスが有効になっている必要はありません。セキュリティ サービスの設定は、最初に行われる設定の同期で自動的に更新されます。バックアップの装置がフェイルオーバーの前と同レベルのネットワーク保護を維持できるように、ライセンスの同期化が使用されます。
ＳｏｎｉｃＷＡＬＬ ＮＳＡ装置でステートフル高可用性機能を使用するには、プライマリ装置用のステートフル高可用性のアップグレード ライセンスを購入する必要があります。ステートフル高可用性機能は、ｍｙｓｏｎｉｃｗａｌｌ.ｃｏｍでプライマリ装置のためにアクティブにする必要があるライセンス サービスです。このライセンスは、バックアップ装置と共有されます。
高可用性機能を備えた配備ではライセンスの同期が使用されますが、これはフェイルオーバーの前に提供されていたのと同じレベルのネットワーク保護をバックアップ装置が保持できるようにするためです。高可用性機能を有効にするには、ＳｏｎｉｃＯＳの管理インターフェースを使用して、２台の装置をアクティブ／アイドル モードの高可用性ペアとして設定します。
ＭｙＳｏｎｉｃＷＡＬＬには、２台の装置を関連付けるためのさまざまな方法が用意されています。最初に新しい装置を登録し、次に関連付ける登録済みの装置を選択します。または、すでに登録されている２つの装置どうしを関連付けることもできます。あるいは、登録済みの装置を選択して処理を開始し、関連付ける新しい装置を追加して、処理を開始することも可能です。
補足 装置をＭｙＳｏｎｉｃＷＡＬＬで初めて登録する場合も、プライマリ装置とバックアップ装置でそれぞれの管理ＩＰアドレスにログインし、ＳｏｎｉｃＯＳ管理インターフェースから装置を個別に登録する必要があります。これにより、バックアップ装置はＳｏｎｉｃＷＡＬＬライセンス サーバと同期され、関連付けられているプライマリ装置とライセンスを共有できるようになります。インターネットへのアクセスが制限されている場合は、共有するライセンスを手動で両方の装置に適用できます。これらの両方の手順については、「ＳｏｎｉｃＷＡＬＬセキュリティ装置へのライセンスの適用」 を参照してください。
ＭｙＳｏｎｉｃＷＡＬＬでの設定手順
ＳｏｎｉｃＷＡＬＬセキュリティ装置を最初に登録するときに、同一モデルの別の装置と関連付けることができます。あるいは、両方の装置をＭｙＳｏｎｉｃＷＡＬＬに登録した後であれば、いつでも関連付けを行えます。以下ではさまざまなシナリオの手順について説明します。
補足 装置の関連付けの解除はいつでも実行できます。
最初の登録時の装置の関連付け
新しいＳｏｎｉｃＷＡＬＬセキュリティ装置を登録して、既存のプライマリ装置のバックアップ装置として関連付け、高可用性機能のライセンス同期を使用できるようにするには、次の手順を実行します。
まだ他の装置のバックアップ装置として関連付けられていない装置だけが画面に表示されます。
以下のいずれかを実行します。
･ 表示されている装置をプライマリ装置として使用するには、ラジオ ボタンを選択しないで「次へ」を選択します。
･ 親製品 （プライマリ装置） として使用可能な装置が１台だけの場合は、ラジオ ボタンでその装置を選択し、「次へ」を選択します。
「ＨＡセカンダリ」を選択すると、子／セカンダリ／バックアップ装置の「マイ プロダクト － 関連付けられた製品」ページが表示されます。このページでは、この子に関連付けられた製品 （親） を変更することもできます。
登録済み装置の関連付け
すでに登録済みの２つのＳｏｎｉｃＷＡＬＬセキュリティ装置を、高可用性機能のライセンス同期を使用できるように関連付けるには、次の手順を実行します。
新しい装置の登録済み装置への関連付け
このセクションでは、すでに登録されているＳｏｎｉｃＷＡＬＬセキュリティ装置の「マイ プロダクト － 関連付けられた製品」ページを使用して新しい装置を追加し、高可用性機能のライセンス同期を使用できるように２台の装置を関連付ける方法について説明します。既存のプライマリ装置に関連付ける新しいセカンダリ （バックアップ） 装置を追加することも、既存のセカンダリ装置に関連付ける新しいプライマリ装置を追加することもできます。この方法を使用するには、次の手順を実行します。
･ 既存の装置がＨＡプライマリ装置または関連付けられていない装置の場合は、「ＨＡセカンダリ」を選択します。
･ 既存の装置がＨＡセカンダリ装置の場合は、「ＨＡプライマリ」を選択します。

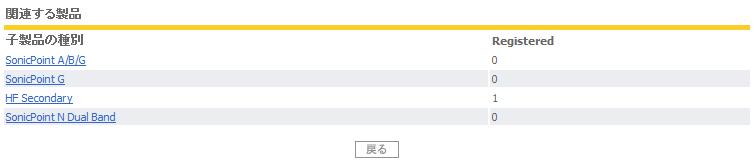

例えば、前述の例の続きで実行すると、次のように表示されます。
ＨＡ関連付けの解除
２台のＳｏｎｉｃＷＡＬＬセキュリティ装置間の関連付けの解除は、ＭｙＳｏｎｉｃＷＡＬＬでいつでも実行できます。装置を交換する場合またはネットワークを再設定する場合には、既存のＨＡ関連付けを解除する必要があります。例えば、１台のＳｏｎｉｃＷＡＬＬセキュリティ装置で障害が発生して、交換しなければならない場合が考えられます。あるいは、ネットワークの再設定の後で、ＨＡプライマリ装置をバックアップ （ＨＡセカンダリ） 装置に切り替えなければならない場合も考えられます。どちらの場合でも、先に既存のＨＡ関連付けを解除してから、新しい装置を使用する新しい関連付け、または２台の装置間の親子関係を変更した新しい関連付けを作成する必要があります。
「ＳｏｎｉｃＷＡＬＬセキュリティ装置の交換」 を参照してください。登録済みの２台のＳｏｎｉｃＷＡＬＬセキュリティ装置間の関連付けを解除するには、以下の手順を実行します。
ＳｏｎｉｃＷＡＬＬセキュリティ装置の交換
使用中のＳｏｎｉｃＷＡＬＬセキュリティ装置の保証期間内にハードウェア障害が発生した場合は、交換させていただきます。この場合、ＭｙＳｏｎｉｃＷＡＬＬで、障害が発生した装置が含まれるＨＡ関連付けを解除して、代替製品を含む新しいＨＡ関連付けを追加する必要があります。代替製品の手配 （ＲＭＡと言います） の申し込みをＳｏｎｉｃＷＡＬＬテクニカル サポートにご連絡いただいた場合は、この作業を代行させていただくこともあります。
機器用ラックに置いてある障害が発生した装置を新しい装置と交換した後で、ＭｙＳｏｎｉｃＷＡＬＬとＳｏｎｉｃＯＳ設定を更新できます。
ＨＡプライマリ装置で障害が発生して交換する場合とＨＡセカンダリ装置で障害が発生して交換する場合では、手順が少し異なります。以下では両方の手順について説明します。
ＨＡプライマリ装置の交換
ＨＡプライマリ装置を交換するには、以下の手順を実行します。
この操作により、これまでのバックアップ装置がプライマリ装置になります。この装置のシリアル番号が「プライマリＳｏｎｉｃＷＡＬＬシリアル番号」テキスト ボックスに自動的に表示されます。
ライセンスがＨＡペアのプライマリ装置にリンクされているため、ＨＡプライマリ装置に障害が発生した場合はこの手順が必要です。
ＨＡセカンダリ装置の交換
ＨＡセカンダリ装置を交換するには、以下の手順を実行します。
ＳｏｎｉｃＯＳにおける高可用性機能の設定
高可用性を設定するには、ＭｙＳｏｎｉｃＷＡＬＬで関連付けた２台のＳｏｎｉｃＷＡＬＬ装置でＳｏｎｉｃＯＳ管理インターフェースを使って高可用性機能を設定する必要があります。２台の装置の関連付けについては、「ＭｙＳｏｎｉｃＷＡＬＬでの可用性機能向けの装置の関連付け」 を参照してください。
アクティブ／アクティブＤＰＩ機能を設定する前に、２台のＳｏｎｉｃＷＡＬＬセキュリティ装置をステートフル高可用性機能ペアとして設定し、ＳｏｎｉｃＯＳ管理インターフェースでステートフル同期を有効にする必要があります。
ＰｏｒｔＳｈｉｅｌｄ機能をサポートしているＳｏｎｉｃＷＡＬＬ装置 （ＳｏｎｉｃＷＡＬＬ ＴＺシリーズおよびＮＳＡ ２４０） では、プライマリ装置とバックアップ装置の両方のすべてのインターフェース上でＰｏｒｔＳｈｉｅｌｄが無効になっている場合にのみ、高可用性機能を有効にすることができます。
ＰｏｒｔＳｈｉｅｌｄを無効にするには、ＰｏｒｔＳｈｉｅｌｄウィザードを使用するか、「ネットワーク ＞ ＰｏｒｔＳｈｉｅｌｄグループ」ページで手動で設定します。
次のセクションを参照してください。
･ 「強制的な移行」
ＰｏｒｔＳｈｉｅｌｄウィザードによるＰｏｒｔＳｈｉｅｌｄの無効化
ＰｏｒｔＳｈｉｅｌｄ機能をサポートしているＳｏｎｉｃＷＡＬＬ装置では、プライマリ装置とバックアップ装置の両方のすべてのインターフェース上でＰｏｒｔＳｈｉｅｌｄが無効になっている場合にのみ、高可用性機能を有効にすることができます。設定の手続きは、各管理ＩＰアドレスにログインして装置ごとに行います。ＰｏｒｔＳｈｉｅｌｄウィザードを使って各ＳｏｎｉｃＷＡＬＬでＰｏｒｔＳｈｉｅｌｄを無効にするには、以下の手順に従います。
手動によるＰｏｒｔＳｈｉｅｌｄの無効化
ＰｏｒｔＳｈｉｅｌｄ機能をサポートしているＳｏｎｉｃＷＡＬＬ装置では、プライマリ装置とバックアップ装置の両方のすべてのインターフェース上でＰｏｒｔＳｈｉｅｌｄが無効になっている場合にのみ、高可用性機能を有効にすることができます。設定の手続きは、各管理ＩＰアドレスにログインして装置ごとに行います。
各ＳｏｎｉｃＷＡＬＬでＰｏｒｔＳｈｉｅｌｄを手動で無効にするには、以下の手順を実行します。
「ネットワーク ＞ ＰｏｒｔＳｈｉｅｌｄグループ」ページに、このインターフェースが未定義として表示されます。
高可用性 ＞ 設定
プライマリ装置で行った「高可用性 ＞ 設定」ページの設定タスクは、バックアップ装置に自動的に同期されます。
設定を行うために、「高可用性 ＞ 設定」ページに移動します。
高可用性 ＞ 詳細設定
プライマリ装置で行った「高可用性 ＞ 詳細設定」ページの設定タスクは、バックアップ装置に自動的に同期されます。
「高可用性 ＞ 詳細設定」ページで設定を行うには、以下の手順に従います。
ステートフル高可用性機能が有効になっていないと、プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置とバックアップＳｏｎｉｃＷＡＬＬセキュリティ装置の間でのセッション状態の同期は行われません。フェイルオーバーが発生した場合、フェイルオーバー時にアクティブであったセッションは再ネゴシエートされる必要があります。
ステートフル高可用性機能を有効にしない場合は、アクティブ／アクティブＵＴＭ機能を有効にすることができません。
このインターフェースを使用して、アクティブ／アクティブＵＴＭ処理中に２台の装置間でデータを転送します。未定義かつ利用可能なインターフェースのみがドロップダウン リストに表示されます。
補足 ＳｏｎｉｃＷＡＬＬの高可用性はビルトイン 無線インターフェースを使った設定ができず、また、動的ＷＡＮインターフェースを使った設定もできません。
「アクティブ／アクティブＤＰＩの最初のセットアップ」 で説明したとおり、選択するインターフェースは、物理的に接続したインターフェースと同じでなければなりません。
補足 「動的ルート ホールドダウン時間」の設定は、「ネットワーク ＞ ルーティング」ページで「高度なルーティング」オプションを選択した場合にのみ表示されます。
アクティブ／アクティブＵＴＭ機能を有効にした場合は、「ネットワーク ＞ インターフェース」ページに、ＨＡデータ インターフェース用に選択したインターフェースが「ＨＡデータ－リンク」ゾーンに所属するようになったことが示されます。
高可用性 ＞ 監視
「高可用性 ＞ 監視」 ページで、物理インターフェースと論理インターフェースの監視を設定できます。物理インターフェース監視を有効にすると、指定されたＨＡインターフェースのリンク検出が可能になります。このリンクの検出は、リンクの動作状態を判断するために物理層で行われます。論理監視とは、ＳｏｎｉｃＷＡＬＬを設定して接続先ネットワークの１つ以上に存在する信頼性の高い機器を監視することです。ＨＡペアのアクティブな装置がこの機器との定期的な通信に失敗すると、アイドル装置へのフェイルオーバーが実行されます。ＨＡペアのどちらもこの機器に接続できない場合は、何も処理が行われません。
このページで設定されるプライマリＩＰアドレスとバックアップＩＰアドレスには、次のように複数の用途があります。
･ 各装置の固有の管理アドレス （すべての物理インターフェース上でサポートされている） として使用
･ アイドル状態の装置とＳｏｎｉｃＷＡＬＬライセンス サーバの間のライセンスの同期用
･ 論理監視中に送出されるプローブＰｉｎｇの送信元ＩＰアドレス
ＨＡペアの両方の装置に一意の管理ＩＰアドレスを設定すると、各装置に個別にログインして管理タスクを行うことができます。管理ＩＰアドレス宛に送信された管理目的ではないトラフィックは無視されます。プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置およびバックアップＳｏｎｉｃＷＡＬＬセキュリティ装置の一意のＬＡＮ ＩＰアドレスは、アクティブ ゲートウェイとして機能することはできません。内部ＬＡＮに接続されたすべてのシステムは、ゲートウェイとして仮想ＬＡＮ ＩＰアドレスを使用する必要があります。
バックアップ／アイドル装置の管理ＩＰアドレスを使って、ＳｏｎｉｃＷＡＬＬライセンス サーバとライセンスを同期できます。このサーバは、ＨＡペア単位ではなく装置単位でライセンスを管理します。ＨＡの関連付けを作成する前にバックアップ装置がＭｙＳｏｎｉｃＷＡＬＬで登録されていた場合でも、管理ＩＰアドレスからバックアップ装置にアクセスしているときは、ＳｏｎｉｃＷＡＬＬサーバに接続する場合に「システム ＞ ライセンス」ページ上のリンクを使用する必要があります。
論理監視の使用時には、指定された論理精査ＩＰ アドレスを送信先としたＰｉｎｇが、ＨＡペアのプライマリおよびバックアップのＳｏｎｉｃＷＡＬＬから実行されます。「プライマリＩＰアドレス」または「バックアップＩＰアドレス」のフィールドに設定されたＩＰアドレスは、Ｐｉｎｇの送信元ＩＰアドレスとして使用されます。両方が送信先へのＰｉｎｇに成功した場合、フェイルオーバーは発生しません。両方が送信先へのＰｉｎｇに失敗した場合は、ＳｏｎｉｃＷＡＬＬではなく送信先に問題があると見なし、フェイルオーバーは発生しません。しかし、一方のＳｏｎｉｃＷＡＬＬが送信先へのＰｉｎｇに成功し、もう一方が失敗した場合は、Ｐｉｎｇに成功したほうのＳｏｎｉｃＷＡＬＬへのフェイルオーバーが行われます。
プライマリ装置で行った「高可用性 ＞ 監視」ページの設定タスクは、バックアップ装置に自動的に同期されます。
固有のＬＡＮ管理ＩＰアドレスを設定し、物理／論理インターフェース監視を設定するには、以下の手順に従います。
論理監視が正しく機能できるよう、「プライマリＩＰアドレス」および「バックアップＩＰアドレス」のフィールドに、Ｘ０などのＬＡＮインターフェース上の個別のＩＰアドレスを設定する必要があります。
「高可用性 ＞ 詳細設定」ページで「仮想ＭＡＣを有効にする」チェックボックスを選択すると、ＳｏｎｉｃＯＳファームウェアによってすべてのインターフェースに仮想ＭＡＣアドレスが自動的に生成されます。ＳｏｎｉｃＯＳファームウェアによって仮想ＭＡＣアドレスが生成されるため、設定エラーは発生しなくなり、仮想ＭＡＣアドレスの一意性が確保され、競合が防止されます。
設定の同期と接続の確認
プライマリＳｏｎｉｃＷＡＬＬセキュリティ装置で高可用性機能の設定を完了して「適用」ボタンを選択すると、自動的にプライマリ装置とバックアップ装置の間で設定内容の同期が取られ、バックアップ装置の再起動が行われます。この場合、「設定の同期」ボタンを選択する必要はありません。
その後で「設定の同期」を選択すると、完全に手動での同期を改めて開始することになり、設定の同期後にバックアップ装置の再起動が行われます。管理インターフェース ページの下部に、「ＨＡ Ｐｅｅｒファイアウォールが更新されました」というメッセージが表示されます。プライマリ装置による定期的な同期 （手動ではなく自動） は増分同期であり、バックアップ装置の再起動は行われません。
既定では、「証明書／キーを含める」の設定が有効になっています。この設定により、証明書、ＣＲＬ、および関連する設定 （ＣＲＬ自動インポートＵＲＬやＯＣＳＰの設定など） がプライマリ装置とバックアップ装置の間で同期されます。ローカル証明書をバックアップ装置にコピーすると、関連する秘密鍵もコピーされます。通常、プライマリ装置とバックアップ装置の間の接続は保護されているため、普通はこれがセキュリティ上の問題になることはありません。
ヒント 証明書を同期させる便利さと、証明書を同期させないことによるセキュリティの向上の双方の利点を得る方法は、「証明書／キーを含める」の設定を一時的に有効にして手動で設定を同期させた後で、「証明書／キーを含める」を無効にすることです。
プライマリおよびバックアップのＳｏｎｉｃＷＡＬＬセキュリティ装置が正常に機能していることを確認するため、数分待ってから、プライマリＳｏｎｉｃＷＡＬＬ機器の電源を切ってください。バックアップＳｏｎｉｃＷＡＬＬセキュリティ装置が直ちに処理を引き継ぎます。
管理ワークステーションから、パブリック インターネット上のサイトにアクセスすることで、バックアップＳｏｎｉｃＷＡＬＬを介した接続をテストします。バックアップＳｏｎｉｃＷＡＬＬがアクティブになっているときは、ＩＰアドレスやイーサネットＭＡＣアドレスなど、プライマリの識別情報がすべて引き継がれることに注意してください。
バックアップＳｏｎｉｃＷＡＬＬの固有のＬＡＮ ＩＰアドレスにログインします。管理インターフェースの右上隅には「ログイン先 バックアップＳｏｎｉｃＷＡＬＬ 状況 （緑色の丸） 動作」と表示されます。プライマリ装置とのライセンスの同期が完了していない場合は、「システム ＞ ライセンス」ページに移動し、そのＳｏｎｉｃＷＡＬＬセキュリティ装置をｍｙｓｏｎｉｃｗａｌｌ.ｃｏｍで登録します。これにより、ＳｏｎｉｃＷＡＬＬライセンス サーバがライセンスの同期を実行できます。
プライマリＳｏｎｉｃＷＡＬＬの電源を再び入れ、数分待った後、管理インターフェースにログインします。同様に、管理インターフェースの右上隅には「ログイン先 プライマリＳｏｎｉｃＷＡＬＬ 状況 （緑色の丸） 動作」と表示されます。
監視インターフェース機能を使用している場合は、監視されている各リンクを切断して、すべてが正常に動作していることを確認します。
正常な高可用性機能の同期はログに記録されず、失敗のみが記録されます。
強制的な移行
状況によっては、アクティブなＳｏｎｉｃＷＡＬＬからアイドル装置への強制的な移行が必要になる場合があります。例えば、「先制 モード」が有効になっていない状態で障害発生後にプライマリＳｏｎｉｃＷＡＬＬを強制的に再びアクティブにする場合や、プライマリＳｏｎｉｃＷＡＬＬの予防保守を行うためにバックアップＳｏｎｉｃＷＡＬＬを強制的にアクティブにする場合などです。
このような移行を行うには、現在アクティブになっているＳｏｎｉｃＷＡＬＬからのハートビートを中断する必要があります。そのためには、アクティブなＳｏｎｉｃＷＡＬＬのＬＡＮポートを切断するか、現在アクティブになっている装置の電源を切るか、あるいはウェブ管理インターフェースからアクティブな装置を再起動します。いずれの場合も、アクティブなＳｏｎｉｃＷＡＬＬからのハートビートが中断され、それまでアイドル状態だった装置がアクティブになります。
アクティブなＳｏｎｉｃＷＡＬＬを再起動するには、プライマリＳｏｎｉｃＷＡＬＬのＬＡＮ ＩＰアドレスにログインし、ブラウザ ウィンドウの左側にある「システム」を選択し、ウィンドウ上部の「再起動」を選択します。
「ＳｏｎｉｃＷＡＬＬの再起動」を選択し、「はい」を選択して再起動を承認します。アクティブなＳｏｎｉｃＷＡＬＬが再起動すると、高可用性ペアの他方のＳｏｎｉｃＷＡＬＬが動作を引き継ぎます。
警告 プライマリＳｏｎｉｃＷＡＬＬの「先制 モード」チェックボックスが選択されている場合は、再起動が完了した後で、プライマリ装置がバックアップ装置から動作を引き継ぎます。
ヒント ステートフル高可用性機能を使用する場合は、先制 モードを無効にすることをお勧めします。この設定を有効にすると、バックアップ装置へのフェイルオーバーが過度に実行される可能性があるからです。
ＳｏｎｉｃＷＡＬＬセキュリティ装置へのライセンスの適用
ＳｏｎｉｃＷＡＬＬセキュリティ装置がインターネットにアクセスできる場合、管理者は高可用性ペアの各装置で管理ＩＰアドレスにログインし、ＳｏｎｉｃＯＳ管理インターフェースを使用して装置を個別に登録する必要があります。これにより、バックアップ装置がＳｏｎｉｃＷＡＬＬライセンス サーバと同期され、関連付けられたプライマリ装置とライセンスを共有できるようになります。また、インターネットにアクセスできない装置があるＨＡペアについてもライセンスを同期する方法があります。
ネットワーク ポリシーの制約によりＳｏｎｉｃＷＡＬＬライセンス サーバとの常時通信が許可されない場合は、ライセンス キーセットを使用してセキュリティ サービス ライセンスを装置に手動で適用することができます。
ＭｙＳｏｎｉｃＷＡＬＬでＳｏｎｉｃＷＡＬＬセキュリティ装置を登録すると、その装置用のライセンス キーセットが生成されます。新しいセキュリティ サービス ライセンスを追加する場合、キーセットが更新されます。ただし、このライセンスを装置に登録するまで、装置でライセンスを取得したサービスを実行することはできません。
補足 インターネット接続なしで高可用性を提供する配備では、ＨＡペアの両方の装置にライセンス キーセットを適用する必要があります。
装置にライセンスを適用するには、以下のいずれかの手順を行います。
ＳｏｎｉｃＯＳユーザ インターフェースでのライセンスの有効化
このセクションの手順に従うことで、ＳｏｎｉｃＯＳユーザ インターフェースを使用してライセンスを有効化することができます。設定の手続きは、高可用性ペアの各装置で個々のＬＡＮ管理ＩＰアドレスにログインして行います。個々のＩＰアドレスを設定する方法については、「高可用性 ＞ 監視」 を参照してください。
ＭｙＳｏｎｉｃＷＡＬＬからのライセンス キーセットのコピー
このセクションの手順に従ってＭｙＳｏｎｉｃＷＡＬＬでライセンス キーセットを表示し、これをＳｏｎｉｃＷＡＬＬセキュリティ装置にコピーすることができます。設定の手続きは、高可用性ペアの各装置で個々のＬＡＮ管理ＩＰアドレスにログインして行います。個々のＩＰアドレスを設定する方法については、「高可用性 ＞ 監視」 を参照してください。
この文字列が、手順 3で選択したＳｏｎｉｃＷＡＬＬセキュリティ装置のライセンス キーセットです。
高可用性状況の確認
ＳｏｎｉｃＯＳ Ｅｎｈａｎｃｅｄ管理インターフェースを使って高可用性状況を表示する方法が複数あります。以下のセクションを参照してください。
「高可用性機能状況」テーブルの表示
「高可用性 ＞ 設定」ページの「高可用性機能状況」テーブルには、ＨＡペアの現在の状況が表示されます。プライマリＳｏｎｉｃＷＡＬＬがアクティブの場合は、テーブルの１行目でプライマリＳｏｎｉｃＷＡＬＬが現在アクティブであることが示されます。
バックアップＳｏｎｉｃＷＡＬＬの一意のＬＡＮ ＩＰアドレスにログインすることで、バックアップＳｏｎｉｃＷＡＬＬの状況を確認することもできます。プライマリＳｏｎｉｃＷＡＬＬが正常に動作している場合は、バックアップＳｏｎｉｃＷＡＬＬが現在アイドルであるという状況が示されます。バックアップがプライマリを引き継ぐと、バックアップが現在アクティブであることが状況テーブルに示されます。
プライマリＳｏｎｉｃＷＡＬＬで障害が発生した場合は、プライマリＳｏｎｉｃＷＡＬＬの仮想ＬＡＮ ＩＰアドレスまたはバックアップＳｏｎｉｃＷＡＬＬのＬＡＮ ＩＰアドレスで、バックアップＳｏｎｉｃＷＡＬＬの管理インターフェースにアクセスできます。障害の後で再起動したプライマリＳｏｎｉｃＷＡＬＬには、「高可用性 ＞ 監視」ページで作成した一意のＩＰアドレスでアクセスできます。先制 モードが有効になっている場合は、プライマリＳｏｎｉｃＷＡＬＬがアクティブなファイアウォールになり、バックアップファイアウォールはアイドル状態に戻ります。
このテーブルには、以下の情報が表示されます。
･ プライマリ状況 －バックアップ装置上では、「バックアップ 状況」というフィールドになります。以下の値をとります。
･ アクティブ － この装置がアクティブ状態にあることを示します。
･ アイドル － この装置がアイドル状態にあることを示します。
･ 無効 － この装置の管理インターフェースで高可用性機能が有効になっていないことを示します。
･ 不安定 － ＨＡは有効になっているが、装置がアクティブ状態とアイドル状態のどちらでもないことを示します。
･ ＨＡ専用リンク － ２台のＮＳＡ Ｅ-Ｃｌａｓｓ装置が専用のＨＡインターフェースによって接続されている場合に、ＨＡリンクのポート、速度、通信方式の設定を示します （例：ＨＡ １０００ Ｍｂｐｓ 全二重）。専用のＨＡインターフェースを持たないＳｏｎｉｃＷＡＬＬ ＮＳＡ装置では、このフィールドにＨＡではなく、指定されているインターフェースがＸ５のように表示されます。ＨＡインターフェースが接続されていない、またはリンクがダウンしている場合は、このフィールドに「Ｘ５リンクなし」という形で状況が表示されます。高可用性機能が有効になっていない場合は、「無効」と表示されます。
･ 検出 － バックアップ － プライマリ装置によってバックアップ装置が検出された場合は「有」、ＨＡリンクが存在しないかバックアップ装置が再起動中の場合は「無」と表示されます。バックアップ装置で表示した場合、このフィールドの名前は「検出 － プライマリ」です。バックアップ装置によってプライマリ装置が検出された場合は「有」と表示され、ＨＡリンクが存在しないか、プライマリ装置が再起動中の場合は「無」と表示されます。
･ 同期された設定 － ２台の装置間で設定が同期されているかどうかを示します。ここでいう設定には、ＮＡＴポリシー、ルート、ユーザ アカウントなど、システム設定情報を構成するすべての設定が含まれます。「有」または「無」のどちらかの値をとります。
･ プライマリステートフルＨＡライセンス済み － プライマリ装置にステートフルＨＡのライセンスがあるかどうかを示します。「有」または「無」のどちらかの値をとります。
･ バックアップステートフルＨＡライセンス済み － バックアップ装置にステートフルＨＡのライセンスがあるかどうかを示します。「有」または「無」のどちらかの値をとります。ステートフルＨＡライセンスはプライマリ装置と共有されますが、ＳｏｎｉｃＷＡＬＬライセンス サーバとの同期を行うには、バックアップ装置のＬＡＮ管理ＩＰアドレスへのログイン中にｍｙｓｏｎｉｃｗａｌｌ.ｃｏｍにアクセスする必要があります。
･ ステートフルＨＡ同期済み － アイドル状態の装置とアクティブな装置がお互いに相手を検出した際に、前者が後者の初期状態 （ＴＣＰセッション、ＶＰＮトンネル） と同期されているかどうかを示します。「有」または「無」のどちらかの値をとります。「無」となっていても、初期状態に関するステートフル同期処理が進行中の場合があります。また、ステートフルＨＡが有効でない場合やどちらかの装置でライセンスされていない場合にも、「無」と表示されます。
･ プライマリ状況 － プライマリ装置のＨＡペアのメンバーとしての現在の状態を示します。「プライマリ 状況」フィールドは、プライマリ装置とバックアップ装置の双方に表示されます。次の値をとります。
･ アクティブ （ＡＣＴＩＶＥ） － アイドル状態の装置宛ての管理／監視／ライセンス用のトラフィックを除くすべてのネットワーク トラフィックがプライマリ装置によって処理されていることを示します。
･ アイドル （ＩＤＬＥ） － プライマリ装置がパッシブな状態にあり、フェイルオーバー時に動作を引き継ぐ準備ができていることを示します。
･ 選択 （ＥＬＥＣＴＩＯＮ） － プライマリ装置とバックアップ装置の間でどちらがアクティブな装置になるかのネゴシエーションが行われていることを示します。
･ 同期 （ＳＹＮＣ） － プライマリ装置が設定またはファームウェアの同期をバックアップ装置に対して行っていることを示します。
･ エラー （ＥＲＲＯＲ） － プライマリ装置がエラーの状態になっていることを示します。
･ 再起動 （ＲＥＢＯＯＴ） － プライマリ装置が再起動中であることを示します。
･ なし （ＮＯＮＥ） － プライマリ装置に表示される「なし （ＮＯＮＥ）」は、 ＨＡがプライマリ装置で有効になっていないことを示します。バックアップ装置に表示される「なし （ＮＯＮＥ）」は、 バックアップ装置がプライマリ装置からのハートビートを受信していないことを示します。
･ バックアップ状況 － バックアップ装置のＨＡペアのメンバーとしての現在の状態を示します。「バックアップ 状況」フィールドは、プライマリ装置とバックアップ装置の双方に表示されます。次の値をとります。
･ アクティブ （ＡＣＴＩＶＥ） － アイドル状態の装置宛ての管理／監視／ライセンス用のトラフィックを除くすべてのネットワーク トラフィックがバックアップ装置によって処理されていることを示します。
･ アイドル （ＩＤＬＥ） － バックアップ装置がパッシブな状態にあり、フェイルオーバー時に動作を引き継ぐ準備ができていることを示します。
･ 選択 （ＥＬＥＣＴＩＯＮ） － バックアップ装置とプライマリ装置の間でどちらがアクティブな装置になるかのネゴシエーションが行われていることを示します。
･ 同期 （ＳＹＮＣ） － バックアップ装置が設定またはファームウェアの同期をプライマリ装置に対して行っていることを示します。
･ エラー （ＥＲＲＯＲ） － バックアップ装置がエラーの状態になっていることを示します。
･ 再起動 （ＲＥＢＯＯＴ） － バックアップ装置が再起動中であることを示します。
･ なし （ＮＯＮＥ） － バックアップ装置に表示される「なし （ＮＯＮＥ）」は、ＨＡがバックアップ装置で有効になっていないことを示します。プライマリ装置に表示される「なし （ＮＯＮＥ）」は、 プライマリ装置がバックアップ装置からのハートビートを受信していないことを示します。
･ アクティブ アップ タイム － 現時点でアクティブなファイアウォールがアクティブな状態になってからの経過時間を示します。この行は、高可用性機能が有効になっているときにのみ表示されます。プライマリＳｏｎｉｃＷＡＬＬで障害が発生した場合は、バックアップＳｏｎｉｃＷＡＬＬがプライマリＳｏｎｉｃＷＡＬＬのＬＡＮとＷＡＮのＩＰアドレスを引き継ぎます。高可用性ペアの状況を確認する主な方法としては、 「高可用性状況」ウィンドウ、電子メール警告、および「ログ」の３つがあります。以下ではこれらの方法について説明します。
･ 「高可用性状況」 － アクティブなＳｏｎｉｃＷＡＬＬを判別する方法の１つは、「高可用性 ＞ 設定」ページで高可用性機能の設定状況インジケータを確認することです。プライマリＳｏｎｉｃＷＡＬＬがアクティブな場合は、ページの１行目でプライマリＳｏｎｉｃＷＡＬＬが現在アクティブであることが示されます。バックアップＳｏｎｉｃＷＡＬＬのＬＡＮ ＩＰアドレスにログインすることで、バックアップＳｏｎｉｃＷＡＬＬの状況を確認することもできます。プライマリＳｏｎｉｃＷＡＬＬが正常に動作している場合は、バックアップＳｏｎｉｃＷＡＬＬが現在アイドルであるという状況が示されます。バックアップがプライマリから動作を引き継いだ場合、バックアップが現在アクティブであることが示されます。プライマリＳｏｎｉｃＷＡＬＬで障害が発生した場合は、プライマリＳｏｎｉｃＷＡＬＬのＬＡＮ ＩＰアドレスまたはバックアップＳｏｎｉｃＷＡＬＬのＬＡＮ ＩＰアドレスで、バックアップＳｏｎｉｃＷＡＬＬの管理インターフェースにアクセスできます。障害の後で再起動したプライマリＳｏｎｉｃＷＡＬＬには、設定の際に作成する３番目のＩＰアドレスでアクセスできます。先制 モードが有効になっている場合は、プライマリＳｏｎｉｃＷＡＬＬがアクティブなファイアウォールになり、バックアップファイアウォールはアイドル状態に戻ります。
高可用性状況に関する電子メール警告の受信
電子メール警告を送信するようにプライマリＳｏｎｉｃＷＡＬＬを設定してある場合は、高可用性ペアの状況に変化があると、警告電子メールを受け取ります。例えば、障害の後でバックアップＳｏｎｉｃＷＡＬＬがプライマリを引き継ぐと、バックアップがアイドルからアクティブに移行したことを示す電子メール警告が送信されます。その障害の後でプライマリＳｏｎｉｃＷＡＬＬが動作を再開し、「先制 モード」が有効になっていると、プライマリＳｏｎｉｃＷＡＬＬが引き継ぎ、プライマリがバックアップを引き継いだことを示す別の電子メール警告が管理者に送信されます。
ログ内の高可用性イベントの表示
ＳｏｎｉｃＷＡＬＬにはイベント ログもあり、他の状況メッセージやセキュリティ脅威の可能性に加えて、高可用性機能のイベントが表示されます。このログは、ＳｏｎｉｃＯＳ管理インターフェースを使用して表示することも、管理者の電子メール アドレスに自動的に送信することもできます。ＳｏｎｉｃＷＡＬＬのログを表示するには、管理インターフェースの左側にあるナビゲーション ペインの「ログ」を選択します。
アクティブ／アクティブＵＴＭ機能の設定の確認
このセクションでは、アクティブ／アクティブＵＴＭ機能の正しい設定を確認する２つの方法と、アイドル装置が寄与していないという印象を与える可能性がある２つの“偽陰性”について説明します。
以下を参照してください。
･ 「ログ」

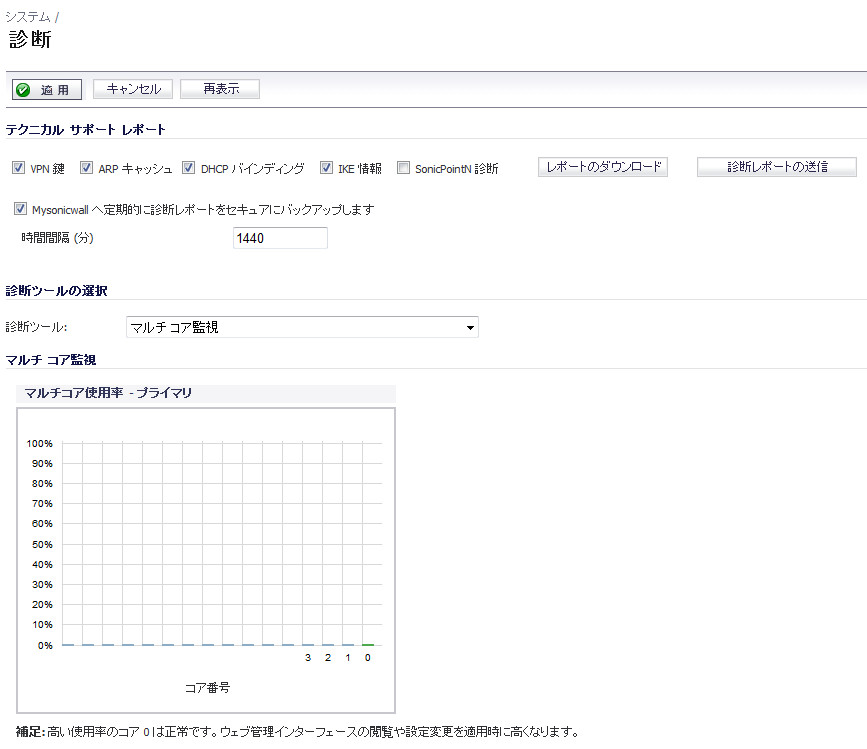

両方の装置上のＣＰＵアクティビティの比較
ステートフルＨＡペアでアクティブ／アクティブＵＴＭ機能を有効にしたら、両方の装置上のＣＰＵ使用率の変化を監視することができます。ＣＰＵアクティビティはアクティブ装置で低下し、アイドル装置で上昇します。
ＣＰＵアクティビティを表示および比較するには、以下の手順を実行します。
ＴＳＲの追加パラメータ
「システム ＞ 診断」ページでテクニカル サポート レポートを生成することによって、ステートフルＨＡペアにアクティブ／アクティブＵＴＭ機能が正しく設定されているかどうか判断できます。以下の設定パラメータが、テクニカル サポート レポートに正しい値で表示されるはずです。
･ アクティブ／アクティブＵＴＭを有効にする
･ ＨＡデータ インターフェース設定
この場合、ＴＳＲを生成するには、以下の手順を実行します。
ＤＰＩ ＵＴＭの一致に対する応答
ネットワーク トラフィック内にＤＰＩ ＵＴＭの一致が見つかった場合、応答またはアクションは、常にアクティブ／アクティブＵＴＭ機能が動作しているステートフルＨＡペアのアクティブ装置から送信されます。これは、すべての処理がアクティブ装置で実行されたことを示すわけではないことに注意してください。
精密パケット検査によって、ウィルスの添付ファイル、ＩＰＳシグネチャ、アプリケーション ファイアウォール ポリシー、および他の破壊工作ソフトウェアに一致するネットワーク トラフィックが検出されます。一致が検出されると、ＳｏｎｉｃＯＳは、パケットの破棄やＴＣＰ接続のリセットなどのアクションを実行します。
ＤＰＩ一致アクションの中には、追加のＴＣＰパケットを既存のストリームに注入するものもあります。例えば、ＳＭＴＰセッションがウィルスの添付ファイルを搬送している場合、ＳｏｎｉｃＯＳはそのＳＭＴＰクライアントに対して“５５２”エラー応答コードと、“電子メールの添付ファイルにウィルスが含まれています”というメッセージを送信します。このエラー応答コードに続いてＴＣＰがリセットされ、接続が終了されます。
このような追加ＴＣＰパケットは、アイドル ファイアウォール上でのＤＰＩ ＵＴＭ処理の結果として生成されます。生成されたパケットはＨＡデータ インターフェースを介してアクティブ ファイアウォールに送信され、アクティブ ファイアウォール上で処理が行われたかのように、アクティブ ファイアウォールから送出されます。これによって、シームレスな動作が保証され、ＤＰＩ ＵＴＭ処理がアクティブ ファイアウォール上で行われたかのように見えます。
ログ
アイドル ファイアウォール上でＤＰＩ ＵＴＭ処理が行われた結果、前述のようなＤＰＩ一致アクションが発生した場合、アクションは、一致アクションを検出したアイドル装置ではなく、ステートフルＨＡペアのアクティブ装置に記録されます。これは、すべての処理がアクティブ装置で実行されたことを示すわけではありません。
