第16章 フェイルオーバーと負荷分散の
セットアップ
ネットワーク ＞ フェイルオーバーと負荷分散
この章は、次のセクションから構成されています。
･ 「負荷分散統計」
フェイルオーバーと負荷分散
フェイルオーバーと負荷分散 （ＬＢ） のために、４つまでのＷＡＮメンバーがサポートされています。
･ プライマリＷＡＮイーサネット インターフェース
･ バックアップＷＡＮ ＃１
･ バックアップＷＡＮ ＃2
･ バックアップＷＡＮ ＃3
「プライマリＷＡＮイーサネット インターフェース」は、以前のファームウェアの“プライマリＷＡＮ”という概念と同じものを意味します。 これは、ＬＢグループの中で最も順位が高いＷＡＮインターフェースです。 「バックアップＷＡＮ ＃１」は、“バックアップＷＡＮ”に対応しています。 この順位はプライマリＷＡＮよりは下ですが、次の２つのバックアップＷＡＮより上です。 それ以外の「バックアップＷＡＮ ＃２」と「バックアップＷＡＮ ＃３」は新しく追加されたもので、バックアップＷＡＮ ＃３の順位はＬＢグループの４つのＷＡＮメンバーの中で最も下です。
フェイルオーバーと負荷分散の設定項目を以下で説明します。
･ ＷＡＮ負荷分散を有効にする － ユーザがフェイルオーバーと負荷分散設定のＬＢグループとＬＢ統計のセクションにアクセスするためには、このオプションを有効にする必要があります。 これが無効になっていると、フェイルオーバーと負荷分散に関するオプションを設定することはできません。
･ 論理監視に応答する － これを有効にすると、装置が自らのインターフェースのいずれかに着信したプローブ要求パケットに応答できます。
･ 次のポートへのすべてのＴＣＰ-ＳＹＮ － 「論理監視に応答する」オプションが有効になっている場合、このオプションを使用できます。 このオプションを選択すると、装置は設定値と同じ送信先アドレスＴＣＰポート番号を持つＴＣＰプローブ要求パケットにのみ応答します。
負荷分散のメンバーとグループ
ＬＢグループに追加されたＬＢメンバーは、ある一定の「役割」を果たします。 各メンバーは次に示す役割のうちの１つだけを果たします。
･ プライマリ － プライマリにできるメンバーはグループごとに１つだけです。 このメンバーはメンバー リストの先頭に表示されます。 グループを設定するときに空のメンバー リストを使用することはできますが、プライマリ メンバーは常に必要です。
･ バックアップ － 複数のメンバーをバックアップにできますが、バックアップ メンバーだけのグループは存在できません。
･ 最後の手段 － 最後の手段として指定できるメンバーは１つだけです。 最後の手段を設定するときは、グループの他のメンバーと共に設定する必要があります。
グループの各メンバーには順位があります。 メンバーは順位の高い順に表示されます。 順位は、インターフェースがグループのメンバー リストに表示される順序によって決定されます。 この順序は、インターフェースの使用優先度およびグループ内での優先度を決定するときに重要になります。 そのため、グループ内で２つのインターフェースが同じ順位を持つことはなく、インターフェースごとに異なる順位を持つことになります。
「一般」タブ
グループ メンバーの順位を設定するには、「ネットワーク ＞ フェイルオーバーと負荷分散」ページで、設定したいグループの「設定」アイコンを選択します。 「一般」タブが表示されます。
「一般」タブでは、次の設定を変更できます。
･ 表示名 － グループの表示名を編集します。
･ ＬＢのタイプ （方式） － ドロップダウン リストからＬＢのタイプ （アクティブ／スタンバイ フェイルオーバー、送信先別ラウンド ロビン、使用帯域によりバックアップ ＷＡＮを使用する、使用する比率を指定する） を選択します。
･ アクティブ／スタンバイ フェイルオーバー － 「プライマリＷＡＮが復旧したときに自動的に接続をもとに戻す」チェックボックスが有効な場合、４つのＷＡＮインターフェースが‘順位’を使用して優先順序を決定します。 アクティブなＷＡＮインターフェースに優先することができるのは、より高い順位のインターフェースのみです。
･ 送信先別ラウンドロビン － ラウンド ロビン方式でＷＡＮインターフェースの順序を変更できるようになりました。 順序は、 プライマリＷＡＮ、バックアップＷＡＮ ＃１、バックアップＷＡＮ ＃２、バックアップＷＡＮ ＃３です。 その次はプライマリＷＡＮに戻って、この順序を繰り返します。
･ 使用帯域によりバックアップＷＡＮを使用する － 帯域幅のしきい値がプライマリＷＡＮに適用されます。 しきい値を超過すると、新しいトラフィック フローはラウンド ロビン方式でバックアップＷＡＮに割り当てられます。 プライマリＷＡＮの帯域幅が設定されたしきい値を下回ると、ラウンド ロビンは停止し、新しい送信フローは再びプライマリＷＡＮのみを介して送信されるようになります。 正常にタイムアウトするまで、既存のフローはバックアップＷＡＮに関連付けられたままであることに注意してください （既にキャッシュされているため）。
･ 使用する比率を指定する － ＬBグループのＷＡＮごとに比率を設定できるよう、フィールドが４つになりました。 設定エラーに関連する問題を回避するため、比率とＷＡＮインターフェースが正しく対応していることを確認してください。
･ メンバー インターフェースの追加／削除 － メンバーを追加するには、「グループ メンバー：」に表示されるインターフェースを選択し、 「追加>>」ボタンを選択します。 リストの先頭に表示されるインターフェースがプライマリです。 メンバーを削除するには、「選択済み：」 に表示されるインターフェースを選択し、「<<削除」ボタンを選択します。
補足 インターフェースの順位は、個々のメンバーに対して実行される処理を指定するものではありません。 実行される処理は、グループのタイプで指定されます。
「監視」タブ
論理監視が有効になっている場合、テスト パケットをリモート監視対象に送信して、ＷＡＮパスの可用性を確認することができます。 追加されたＷＡＮインターフェース、 バックアップＷＡＮ ＃３およびバックアップＷＡＮ ＃４から監視を行える、新しいオプションが追加されています。
補足 バックアップＷＡＮのＶＬＡＮは、ＱｏＳまたはＶＰＮ終了をサポートしていません。
特定のグループの論理監視オプションを設定するには、「ネットワーク ＞ フェイルオーバーと負荷分散」ページで、設定したいグループの「設定」アイコンを選択します。 それから、「監視」タブを選択します。
「監視」タブでは、次の設定を変更できます。
･ インターフェースを監視する間隔 － 健全性チェックの間隔 （秒単位）。
･ インターフェースを停止するまでの未応答プローブ数 － 健全性チェックの一連の失敗の後、インターフェースは「フェイルオーバー」になります。
･ インターフェースを再開するまでの成功プローブ数 － 健全性チェックの一連の成功の後、インターフェースは「利用可能」になります。
･ このグループのすべてのインターフェースでｒｅｓｐｏｎｄｅｒ.ｇｌｏｂａｌ.ｓｏｎｉｃｗａｌｌ.ｃｏｍを監視する － グループ内のすべてのインターフェースで論理監視を自動的に設定するには、このチェックボックスを有効にします。 有効にすると、論理監視対象宛先アドレス２０４.２１２.１７０.２３：５００００を使用して、ＳＮＷＬ ＴＣＰパケットに応答するグローバルＳＮＷＬホストであるｒｅｓｐｏｎｄｅｒ.ｇｌｏｂａｌ.ｓｏｎｉｃｗａｌｌ.ｃｏｍにＴＣＰプローブ パケットが送信されます。 このチェックボックスを選択すると、残りの論理監視設定でビルトイン設定が自動的に有効になります。 同じ論理監視が４つのＷＡＮイーサネット インターフェースすべてに適用されます。 ダイアルアップＷＡＮ論理監視の設定も、既定でビルトイン設定になることに注意してください。
負荷分散統計
･ 接続の総数
･ 新しい接続
･ 現在の比率
･ 平均比率
･ ユニキャストの総バイト数
･ 受信ユニキャスト
･ 受信バイト
･ 送信ユニキャスト
･ 送信バイト
･ スループット （ＫＢ／ｓ）
･ スループット （Ｋビット／ｓ）
「統計情報の表示」プルダウン メニューで、統計情報を表示したいＬＢグループを選択します。
複数ＷＡＮ （ＭＷＡＮ）
複数ＷＡＮ （ＭＷＡＮ） 機能を使用すると、管理者は装置のインターフェースのうち、１つを除いたすべてをＷＡＮネットワーク ルーティングのために設定できます （１つのインターフェースは、ローカル管理のためにＬＡＮゾーンに設定してある必要があります）。 ＷＡＮインターフェースはすべて、ＳＮＷＬグローバル レスポンダ ホストを使用して論理監視することができます。

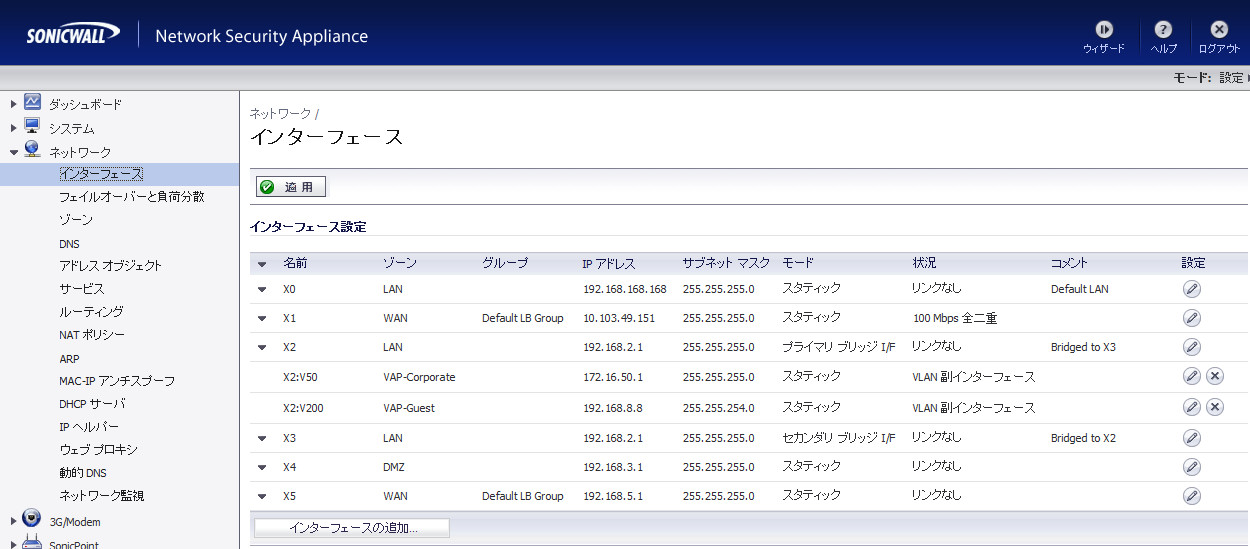

ネットワーク インターフェース
「ネットワーク インターフェース」ページで、３つ以上のＷＡＮインターフェースのルーティング設定を行うことができます。 「ネットワーク インターフェース」ページでＷＡＮインターフェースを設定することはできますが、「フェイルオーバーと負荷分散」にＷＡＮインターフェースを含めることはできません。 ＬＢが有効になっている場合は常に、プライマリＷＡＮイーサネット インターフェースのみをＬＢグループに含める必要があります。 ＬＢグループに属していないＷＡＮインターフェースはＬＢ機能には含まれませんが、通常のＷＡＮルーティング機能を実行します。
補足 仮想ＷＡＮインターフェースは、ＬＢグループに属することができます。 ただし、ＬＢグループ内で使用する前に、仮想ＷＡＮネットワークが物理ＷＡＮのように完全にルーティング可能であることを確認してください。

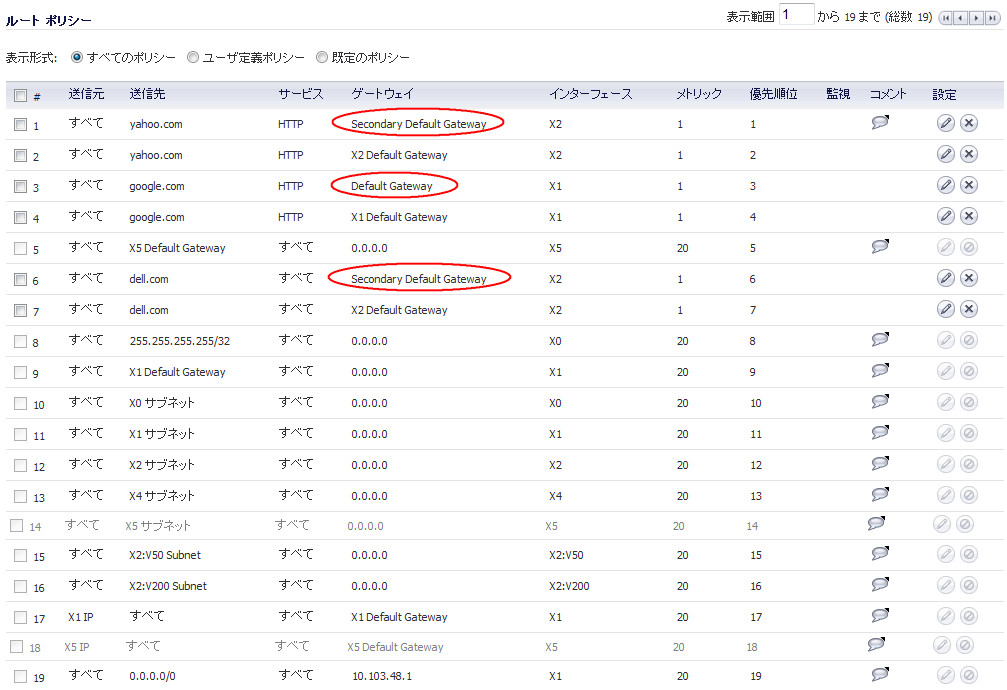

デフォルト ゲートウェイとセカンダリ デフォルト ゲートウェイのルーティング
プライマリＷＡＮとバックアップＷＡＮに以前関連付けられていたゲートウェイ アドレス オブジェクトは廃止される可能性があるため、ＷＡＮインターフェースに関連付けられた正しいゲートウェイ アドレス オブジェクトを使用するには、ユーザが設定した静的ルートを作成し直す必要があります。静的ルートは、ファームウェアのアップグレード手順の一環として、手動で設定しなければなりません。
古いアドレス オブジェクトのデフォルト ゲートウェイは、ＬＢグループのプライマリＷＡＮに関連付けられたデフォルト ゲートウェイに対応しています。セカンダリ デフォルト ゲートウェイは、バックアップＷＡＮ ＃１に関連付けられたデフォルト ゲートウェイに対応しています。
補足 デフォルト ゲートウェイとセカンダリ デフォルト ゲートウェイを参照する古いルートは、静的ルートを再追加してから削除してください。

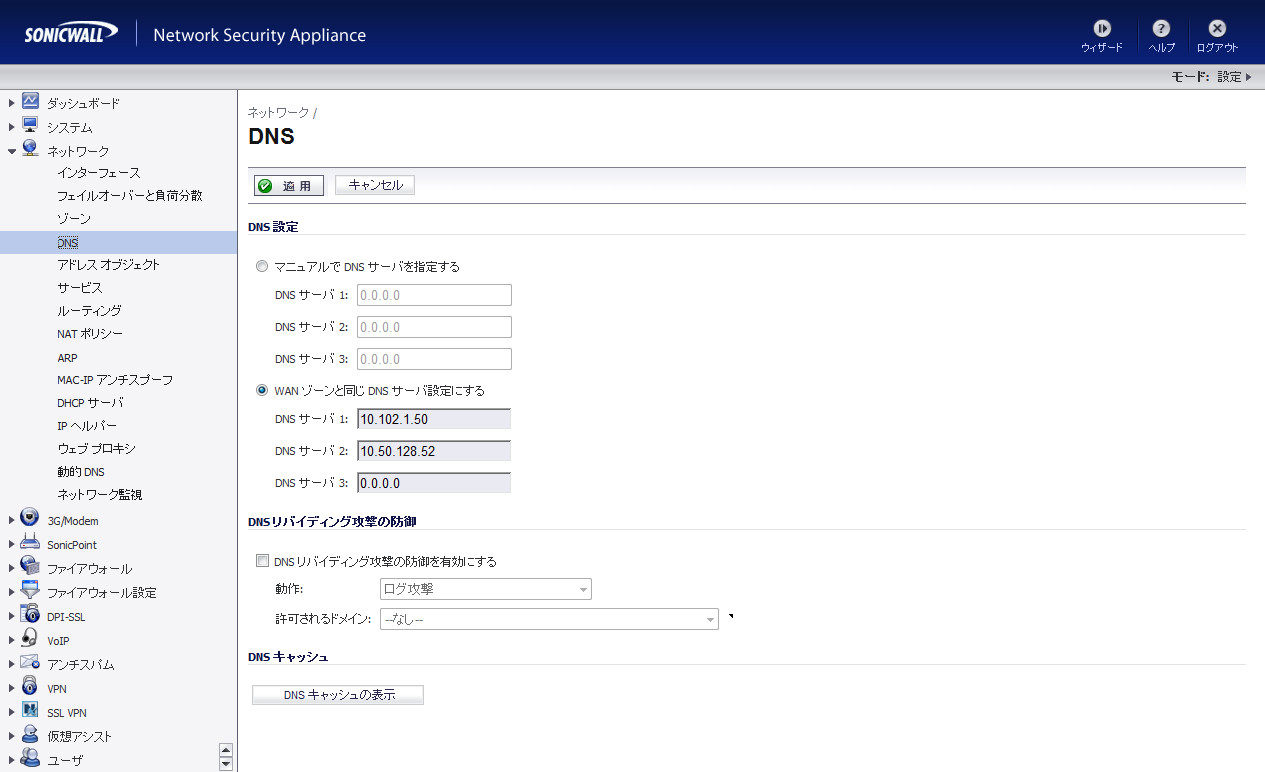

ＤＮＳ
このファームウェアでＤＮＳの名前解決に関する問題が発生した場合は、「マニュアルでＤＮＳサーバを指定する」オプションを選択して、サーバをパブリックＤＮＳサーバ （ＩＣＡＮＮまたは非ＩＣＡＮＮ） に設定しなければならいことがあります。
