第45章ＲＦ解析の使用

ＳｏｎｉｃＰｏｉｎｔ＞ＲＦ解析

この章では、ＳｏｎｉｃＷＡＬＬＳｏｎｉｃＯＳのＲＦ解析機能を使用してＳｏｎｉｃＰｏｉｎｔ装置とＳｏｎｉｃＰｏｉｎｔ-Ｎ装置の無線帯域幅をできるだけ有効に利用する方法を説明します。この章は、次のセクションで構成されています。

ＲＦ解析の概要

ＲＦ解析（ＲＦＡ）は、無線ネットワークの管理者が管理対象のＳｏｎｉｃＰｏｉｎｔ、ＳｏｎｉｃＰｏｉｎｔ-Ｎ、およびその他のすべての近隣無線アクセスポイントでの無線チャンネルの利用状況を把握するために使用する機能です。このセクションは次のサブセクションで構成されています。

･「ＲＦ解析の必要性」セクション

･「ＲＦ環境」セクション

補足　ＳｏｎｉｃＷＡＬＬＲＦＡでは、サードパーティのアクセスポイントを解析してその統計値をＲＦＡデータに取り込むこともできますが、そのためにはＳｏｎｉｃＷＡＬＬ装置で管理されているＳｏｎｉｃＰｏｉｎｔアクセスポイントが少なくとも１つ存在しなければなりません。

ＲＦ解析の必要性

無線インフラの配備とメンテナンスはネットワーク管理者にとって気が重い仕事です。パフォーマンスが上がらない、接続性が悪いといった無線に関わる問題に無線ネットワークの管理者はたびたび直面しますが、皮肉にもそうした問題は、たいてい無線機の設定を解析して適切に調整するだけで解決できます。

ＲＦＡは、こうした無線に関する潜在的な問題を認識するためのツールです。ＲＦＡが主に扱う問題はチャンネルの過負荷と隣接チャンネルのＡＰ干渉です。ＲＦＡは動作中の各ＳｏｎｉｃＰｏｉｎｔのＲＦスコアを計算してデータを表示し、それで管理者が問題のあるＲＦ環境で動作しているアクセスポイントを特定できるようにします。

ＲＦ環境

ＩＥＥＥ８０２.１１ではＩＳＭ２.４ＧＨｚ帯と５ＧＨｚ帯の機器が規格の対象とされていますが、現在配備されている無線機器のほとんどは２.４ＧＨｚ帯を使用します。各チャンネルの占有帯域幅は２０ＭＨｚで、利用可能な１１チャンネルのうちの３チャンネルだけが重複していません。米国では、チャンネル１、６、および１１が非重複チャンネルです。多数のＳｏｎｉｃＰｏｉｎｔを配備するときは、ほとんどの場合、この３チャンネルが使われます。

図 45:1

ＳｏｎｉｃＰｏｉｎｔの手動によるチャンネル選択

２.４ＧＨｚ帯は全体が３つの独立したチャンネル１、６、１１に分割されます。これを理想的なシナリオで遂行するには、次の２点に注意する必要があります。１つはチャンネルの割り当てで、もう１つは出力の調節です。たいていのシナリオでは、隣接するＳｏｎｉｃＰｏｉｎｔ装置を異なるチャンネルに割り当てるのがベストと思われます。ＳｏｎｉｃＰｏｉｎｔの電波出力も注意深く監視しなければなりません。近くのクライアント同士が接続できるだけの十分な強度は必要ですが、同じチャンネル内で動作する他のＳｏｎｉｃＰｏｉｎｔと干渉しない範囲の出力であることも必要です。

ＳｏｎｉｃＰｏｉｎｔでのＲＦ解析の使用

ＲＦＡは、スコア、グラフ、および各種の数値に基づいて、無線に関する潜在的な問題や既存の問題をユーザが発見して特定できるようにします。

最適なシナリオとしては、同じチャンネルで同時に動作するＡＰの数をできるだけ少なくすることが望ましいわけですが、そのような状態を維持することは、特に多数のＡＰを配備した環境では現実的でありません。また、ＩＳＭ帯は一般に公開されているので、ネットワーク管理者が即座に対応しきれないその他の機器が動作していることも考えられます。

･「チャンネル使用率に関するグラフと情報」セクション

･「ＲＦスコアの解釈」セクション

･「過負荷チャンネルの表示」セクション

･「ＲＦＡ重度に干渉チャンネル」セクション

チャンネル使用率に関するグラフと情報

接続中のすべてのＳｏｎｉｃＰｏｉｎｔにおけるチャンネルの利用状況をどう示すか模索するなかで、当社の結論としては、チャンネル使用率を示すグラフのようなものを表示することになりました。

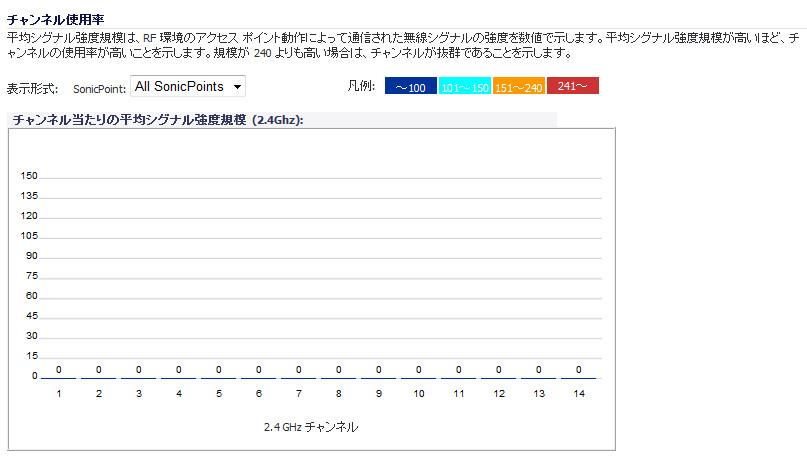

図 45:2

ＲＦＡチャンネル使用率

チャンネルごとに２つのカラーバーがあります。各カラーバーの頭頂部の値は、そのチャンネルで問題を検出したＳｏｎｉｃＰｏｉｎｔの数です。起動時にＳｏｎｉｃＰｏｉｎｔは利用可能なすべてのチャンネルに対してＩＤＳスキャンを実行し、ＲＦＡはそれらのスキャンの結果を解析して各チャンネルに問題がないか判定します。

例：１０台のＳｏｎｉｃＰｏｉｎｔが接続されていて、そのうちの６台がチャンネル１１を過負荷状態であると判定した場合は、紫色のカラーバーの頭頂部の値が６になります。また、８台のＳｏｎｉｃＰｏｉｎｔがチャンネル６をかなり干渉されていると判定した場合は、青色のカラーバーの頭頂部の値が８になります。チャンネルに問題がなければ値０が表示されます。

補足　ここで示しているのはチャンネル１２、１３、１４ですが、これらのチャンネルが使われていない国もあります。しかし、それでもこれらのチャンネルは監視されます。不法な無線妨害を試みる人物がチャンネル１２、１３、１４のいずれかに無線妨害器を設置してチャンネルへのサービス妨害を仕掛けることがあるからです。

ＲＦスコアの解釈

ＲＦスコアは、１から１０の範囲を縮尺とする値で計算され、特定のチャンネルの全般的な状態を示すために用いられます。スコアの値は、それが大きいほどＲＦ環境の状態がよいことを意味します。スコアの値が小さい場合は、管理者がそのチャンネルに注意を払わねばならないことを意味します。

ＳｏｎｉｃＷＡＬＬの無線ドライバが報告する信号強度（ＲＳＳＩ値）から次の式で、１から１００の範囲の値を縮尺とする基本スコアを求めることができます。

RFスコアを求めるための予備式：

･ｒｆａＳｃｏｒｅ１００ = １００-((ｒｓｓｉＴｏｔａｌ-５０)*７/１０)) 簡略形：rfaScore100 = -0.7*rssiTotal + 135;

このｒｆａＳｃｏｒｅ１００から次のように最終スコアが求められます。

･ＲＦＡスコアが９６より大きければ、１０と報告する。

･ＲＦＡスコアが１５より小さければ、１と報告する。

･その他のスコアは、１から１０の縮尺に収まるように１０で割った値の小数点以下を切り捨てて求める。

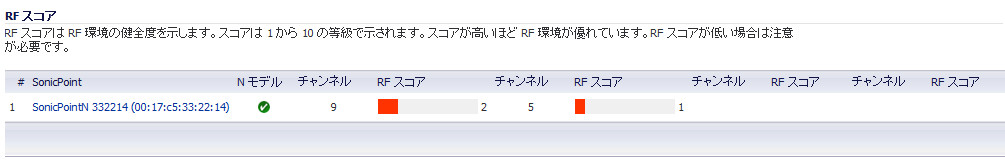

ＳｏｎｉｃＯＳインターフェースにおいて、ＲＦスコアはＳｏｎｉｃＰｏｉｎｔが使用しているチャンネルについて表示されます。

補足　この機能は、ＳｏｎｉｃＰｏｉｎｔがどのチャンネルで動作しているかという情報に基づいています。チャンネル番号がわからない場合、ＲＦスコアは利用できなくなります。

過負荷チャンネルの表示

ＲＦＡは同一チャンネルで動作するＡＰの数が４を超えたことを検出すると警告を発します。次に示すように、信号強度とは関係なく、ＲＦＡはそれらのチャンネルを過負荷状態であると報告します。

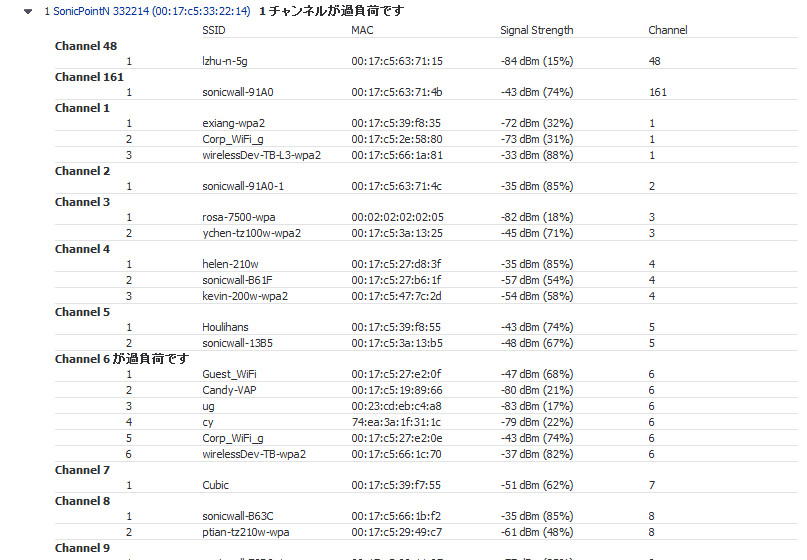

図 45:3

ＲＦＡ過負荷チャンネル

検出された各ＡＰに関する情報は、ＳＳＩＤ、ＭＡＣ、信号強度、およびチャンネルです。信号強度には２つの値が示されます。１つはｄＢｍ値で、もう１つは％値です。

ＲＦＡ重度に干渉チャンネル

干渉を起こすのは同一チャンネルで動作するＡＰだけではありません。隣接チャンネル（チャンネル番号の差が５より小さいチャンネル）で動作するＡＰも相互に干渉します。

ＲＦＡは、特定のＳｏｎｉｃＰｏｉｎｔの周辺において番号の相対距離が５より小さい範囲にあるチャンネルで動作するＡＰの数が５を超えたことを検出すると、警告を発します。信号強度とは関係なく、ＲＦＡはそれらのチャンネルを高干渉チャンネルとして報告します。

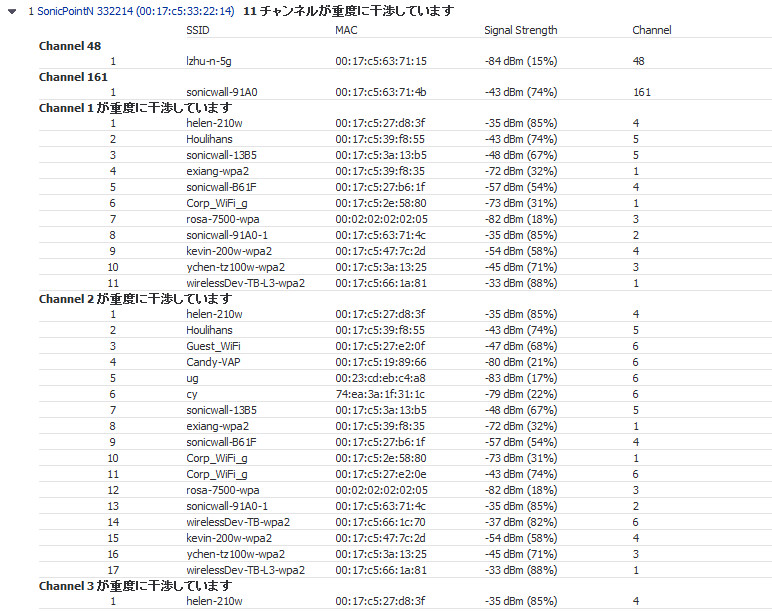

図 45:4

ＲＦＡ重度に干渉チャンネル
