動的テーブル

動的テーブルのデータは、静的テーブルとは違って、時間が経過すると変化し、ファイアウォールの動作に基づいて繰り返し送信されます。これらのテーブルのカラムは、統計や使用率の報告が含まれる少数のテーブルを除いて、時間の経過と共に増大します。エクスポートできる動的 IPFIX テーブルを以下に示します。

テンプレート

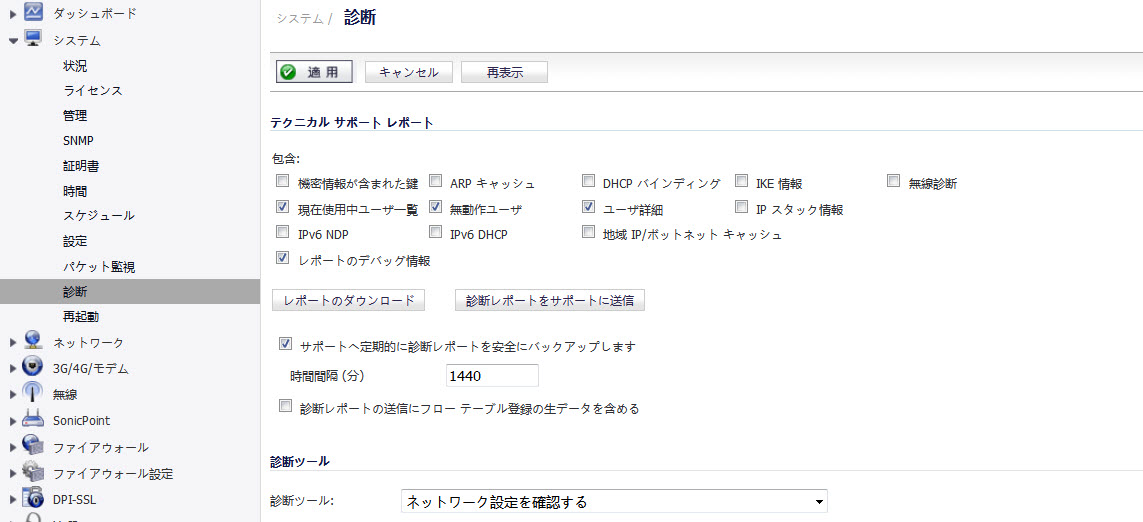

次のセクションでは、エクスポートされる Netflow テンプレートの例を示します。独自の Netflow 設定の診断レポートを実行するには、「システム > 診断」画面に移動し、「テクニカル サポート レポート」セクションの「レポートのダウンロード」ボタンをクリックします。

NetFlow バージョン 5

NetFlow バージョン 5 のデータグラムは、ヘッダーと 1 つ以上のフロー レコードから成っており、UDP を使用してエクスポート データグラムを送信します。ヘッダーの最初のフィールドには、エクスポート データグラムのバージョン番号が含まれます。ヘッダーの 2 番目のフィールドには、データグラム内のレコード数が含まれます。 これはレコードの検索に使用できます。NetFlow バージョン 5 は固定データグラムなので、テンプレートは使用できず、以下の表の形式に従います。

NetFlow バージョン 9

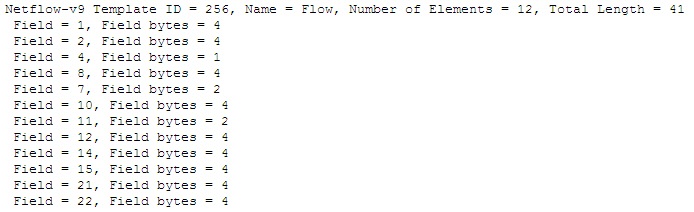

NetFlow バージョン 9 のテンプレートの例を以下に示します。

次の表は、NetFlow バージョン 9 のテンプレート FlowSet フィールドの詳しい説明です。

IPFIX (NetFlow バージョン 10)

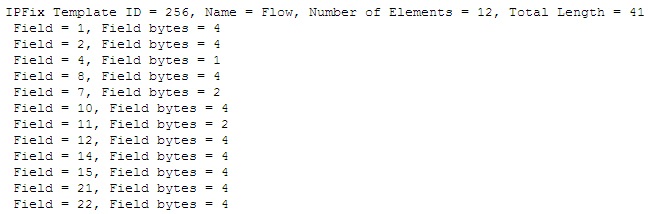

IPFIX (NetFlow バージョン 10) のテンプレートの例を以下に示します。

次の表は、IPFIX のテンプレート FlowSet フィールドの詳しい説明です。

拡張 IPFIX

拡張 IPFIX がエクスポートするテンプレートは、前述したバージョンの NetFlow フィールドと SonicWALL ID を組み合わせたものです。これらのフローには、エンタープライズ定義のフィールド タイプやエンタープライズ ID といった拡張がいくつか含まれています。SonicWALL 固有のエンタープライズ ID (EntID) は 8741 として定義されています。

次の Name Template は拡張 IPFIX テンプレートの標準です。指されている値は静的で、すべてのNetFlow エクスポート可能テンプレートの Table Name と関連しています。

拡張 IPFIX のテンプレートの例を以下に示します。
