「モデム > 接続プロファイル」

「モデム」>「接続プロファイル」ページでは、接続用のダイアル アップ ISP 情報を使用して、Dell SonicWALL セキュリティ装置にモデム プロファイルを設定できます。ISP ごとに異なるプロファイルがある場合は、複数のモデム プロファイルを使用できます。

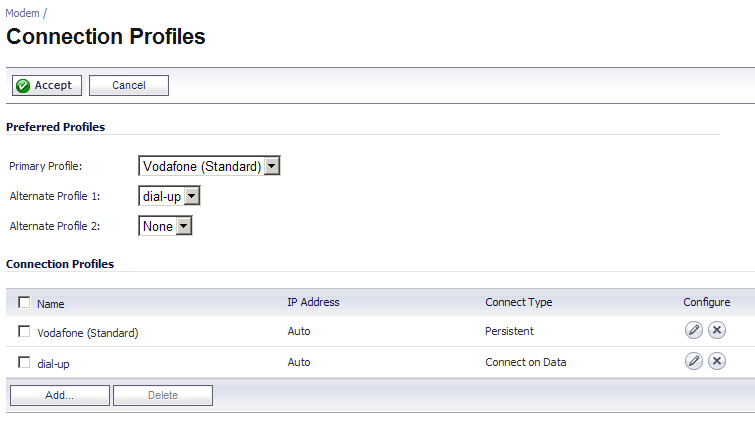

「接続プロファイル」テーブルには、現在のプロファイルについて以下のプロファイル情報が表示されます。

トピック:

プロファイルの設定

接続プロファイルを追加または設定するには、以下の手順に従います。

プロファイルを作成した後、WAN フェイルオーバーやインターネット アクセスに使用するプロファイルを指定できます。

ISP 設定を構成するには、ダイアルアップ インターネット サービス プロバイダからインターネット情報を取得する必要があります。

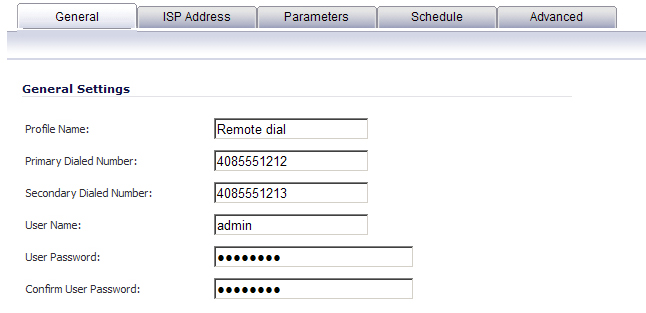

「一般」タブ

ヒント：外線通話時に、9、&、, などの特定の接頭辞を使用する場合は、プライマリ電話番号の一部として番号を入力します。

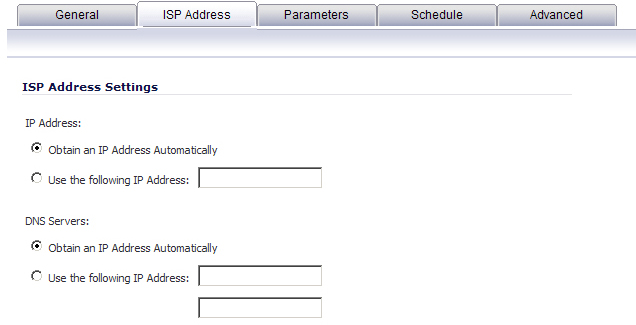

「ISP アドレス」タブ

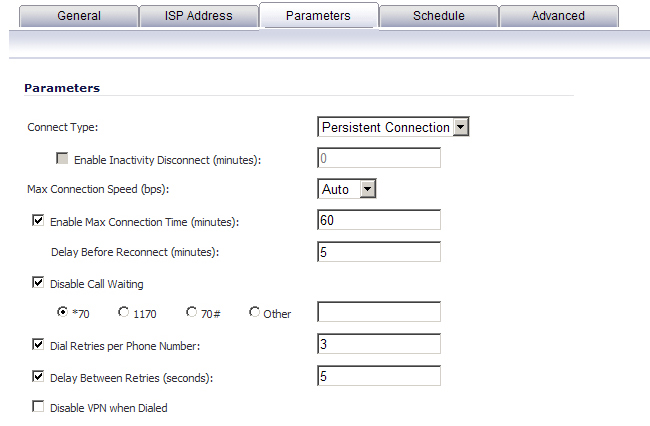

「パラメータ」タブ

注意：WAN フェイルオーバー用のダイアルアップ プロファイルを 2 つ設定している場合は、どちらのプロファイルでもモデムの動作が同じである必要があります。たとえば、「プライマリ プロファイル」で「恒久的な接続」を使用する場合は、「セカンダリ プロファイル」でも「恒久的な接続」を使用する必要があります。モデムで「恒久的な接続」を有効にすると、WAN イーサネットの接続が再開されるか、「設定」ページの「切断」を選択して強制的に切断しない限り、モデムの接続が続きます。

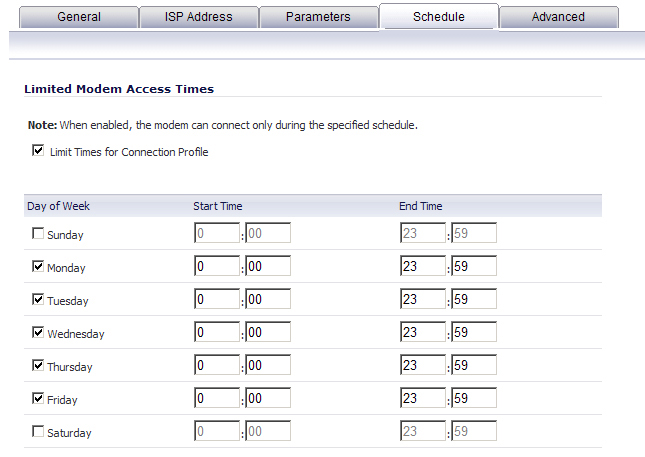

「スケジュール」タブ

チャット スクリプト

旧形式のサーバは、ダイアルアップ サーバへのログオンに会社固有のチャット スクリプトを必要とする場合があります。

他の種類のスクリプトと同様に、チャット スクリプトも、キーボードを使用してコマンドを入力する操作を自動化します。チャット スクリプトは、TELE3 SP のチャット スクリプト インタープリタで使用するコマンドと応答で構成され、期待と応答のペアと追加の制御コマンドのグループから成ります。TELE3 SP で使用する既定のチャット スクリプトは、ほとんどの ISP に対応していますが、ISP によっては、サーバと "チャット" するための専用コマンドのあるチャット スクリプトを必要とする場合があります。ISP が特定のチャット スクリプトを必要とする場合は、そのチャット スクリプトはダイアルアップ アクセス情報と共に提供されるのが一般的です。

TELE3 SP の既定のチャット スクリプトには、以下のコマンドがあります。

最初の 3 つのコマンドは、チャット スクリプト インタープリタに、モデムから NO CARRIER、NO DIALTONE、または BUSY のいずれかの文字列を受信した場合に中止を命令します。

その次の 5 つのコマンドは、いずれも AT コマンドで、チャット インタープリタに、" は空文字列を定義しているので応答を待たないことを指示し、コマンドの応答を返す、文字をエコーしない、接続時の接続ボー レートを報告する、および詳細応答を返す処理をモデムに設定します。

その次の行には期待する文字列として OK が指定されており、インタープリタは、スクリプトを続行する前に、直前のコマンド ATV1 に対する応答で OK が返るのを待ちます。既定の 50 秒以内に OK が返らない場合は、チャット インタープリタはスクリプトを中止し、接続は失敗します。OK を受信した場合は、選択されたダイアルアップ アカウントの接頭辞と電話番号がダイアルされます。\T コマンドは、チャット スクリプト インタープリタによって、ダイアルアップ アカウントの接頭辞と電話番号に置き換えられます。

スクリプトの最後の行にある CONNECT は、リモート モデルからの期待される応答です。モデムが正常に接続されると、TELE3 SP モデムから CONNECT が返ります。\D は、サーバが PPP 認証を開始できるように 1 秒間の一時停止を追加します。\C コマンドは、モデムにキャリッジ リターンを送信せずにチャット スクリプトを終了します。次に、TELE3 SP は、シリアル リンク経由で PPP (ポイントツーポイント プロトコル) 接続の確立を試行します。通常、PPP 接続には、PPP スイートの PAP (パスワード認証プロトコル) または CHAP (チャレンジ ハンドシェーク認証プロトコル) を使用したユーザ認証が含まれます。PPP 接続が確立されると、その接続は、他のネットワーク インターフェースのように見えます。

カスタム チャット スクリプト

ISP のダイアルアップ サーバが PAP または CHAP を認証プロトコルとして使用してアクセスを制御しない場合は、カスタム チャット スクリプトを使用できます。この場合、ISP はユーザに対して、PPP 接続を確立する前に、ユーザ名とパスワードを入力してダイアルアップ サーバにログオンすることを要求します。ほとんどの場合、このようなサーバは、ダム ターミナル ログイン アーキテクチャに起源を持つ旧形式のシステムの一部です。こうしたサーバは、さまざまな場面でユーザ名とパスワードを要求したり、PPP 接続を開始するのに後続のコマンドを必要としたりすることがあるので、カスタム スクリプトを入力する「チャット スクリプト」フィールドが用意されています。

接続を確立するために ISP がカスタム チャット スクリプトを必要とする場合、そのスクリプトは、一般的にはウェブ サイトにあるか、ダイアルアップ アクセス情報と共に提供されます。また、インターネット上の検索エンジンで、キーワード "chat script ppp Linux <ISP 名>" を検索しても見つかる場合があります。

カスタム チャット スクリプトは、次のようなスクリプトです。

ヒント：ユーザ名とパスワードの最初の文字は PPP 認証では無視されます。

このスクリプトは前のスクリプトと多くの点で類似していますが、最後のコマンドが異なります。CONNECT の後に、サーバにキャリッジ リターン コマンドを送信する空文字列 (") があります。その後、チャット インタープリタは、サブ文字列 sername: を待ちます。応答が返ると、現在の PPP アカウントのユーザ名が \L コマンド制御文字列に代入されて、送信されます。次に、チャット インタープリタは、サブ文字列 assword: を待ち、\P に PPP アカウントのパスワードを代入して、パスワードを送信します。サブ文字列 sername または assword のどちらかがタイムアウト期限までに受信されない場合は、チャット インタープリタはダイアルアップ アクセスを中止し、その結果、ダイアルアップは失敗します。
